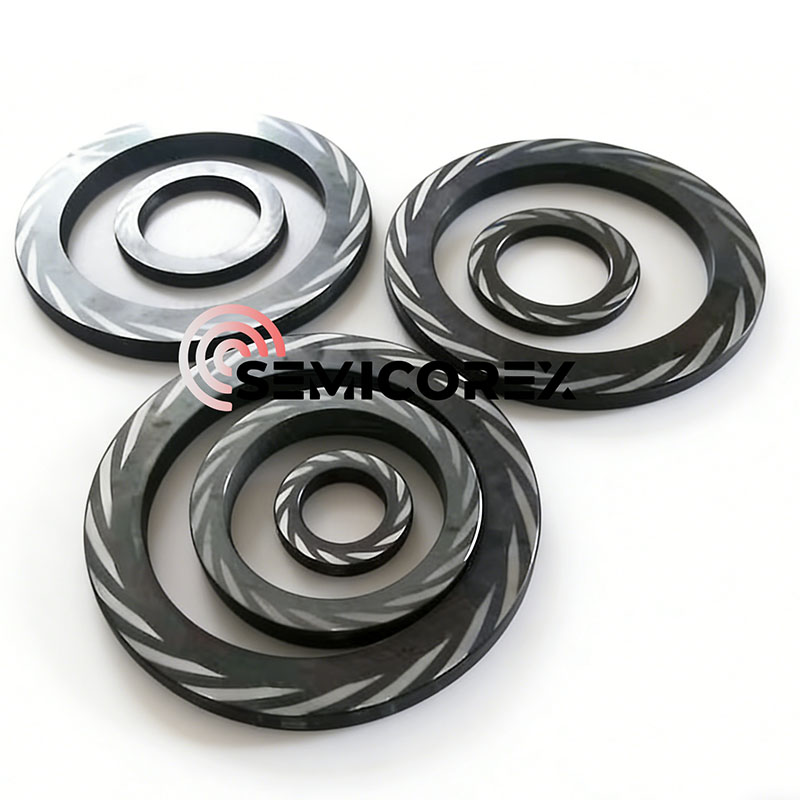

डीजीएस के लिए एसआईसी सील फेस

केन्द्रापसारक कंप्रेसर और घूर्णन टर्बोमैचिनरी के उच्च जोखिम वाले वातावरण में, डीजीएस के लिए SiC सील फेस विफलता का सबसे महत्वपूर्ण बिंदु है। ड्राई गैस सील्स (डीजीएस) ने कम रिसाव, तेल मुक्त समाधान की पेशकश करके औद्योगिक सीलिंग में क्रांति ला दी है। इन प्रणालियों के केंद्र में सिलिकॉन कार्बाइड (SiC) सील फेस हैं। चरम वातावरण के लिए इंजीनियर किए गए, हमारे SiC रिंग मिशन-महत्वपूर्ण संचालन को बिना किसी रुकावट के चालू रखने के लिए आवश्यक यांत्रिक अखंडता और थर्मल स्थिरता प्रदान करते हैं।

1. सूखी गैस सील (डीजीएस) सिद्धांतों का विज्ञान

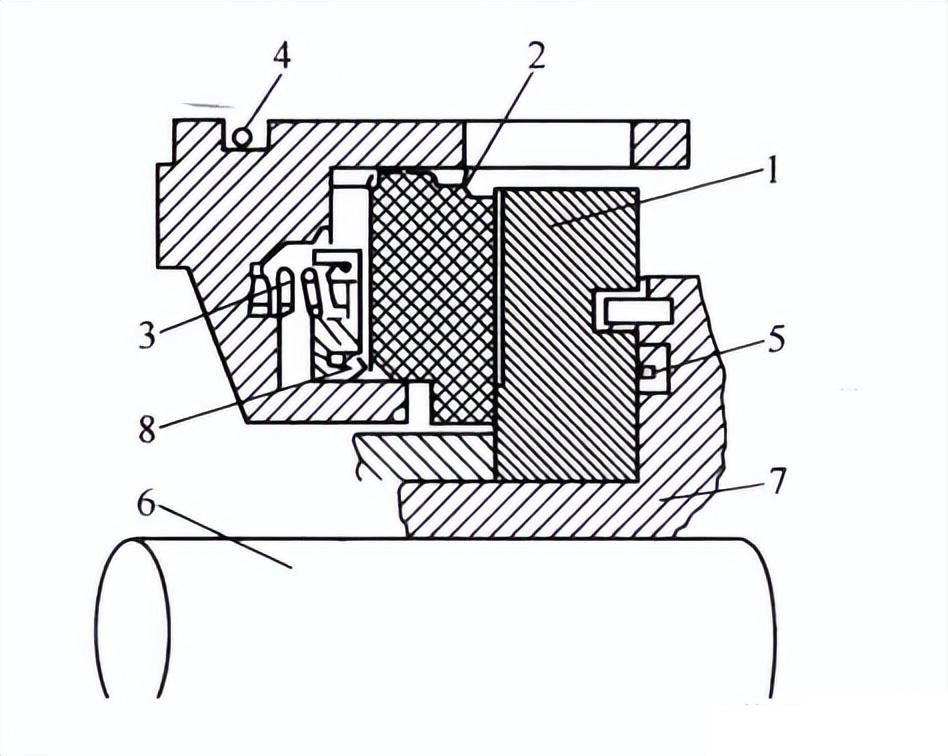

डीजीएस के लिए एक SiC सील फेस एक गैर-संपर्क, अंत-चेहरा यांत्रिक सील है जो सीलिंग सतहों को अलग करने के लिए गैस की एक पतली फिल्म पर निर्भर करता है। यह तकनीक जटिल तेल स्नेहन प्रणालियों की आवश्यकता को समाप्त करती है, जिससे पर्यावरणीय प्रभाव और रखरखाव लागत दोनों कम हो जाती है।

परिचालन जादू हाइड्रोडायनामिक लिफ्ट के माध्यम से होता है। घूमने वाला सील चेहरा (आमतौर पर SiC से बना) सूक्ष्म हाइड्रोडायनामिक खांचे के साथ सटीक रूप से उकेरा जाता है - आमतौर पर सर्पिल, "टी," या "यू" आकार। जैसे ही शाफ्ट उच्च वेग से घूमता है, ये खांचे प्रक्रिया या बफर गैस को अंदर की ओर खींचते हैं, इसे संपीड़ित करते हैं।

यह संपीड़न एक उच्च दबाव वाला "गैस कुशन" बनाता है जो एक प्रारंभिक बल लगाता है, जिससे स्थिर और घूमने वाले चेहरों के बीच लगभग 3 से 5 माइक्रोन का स्थिर अंतर बना रहता है। क्योंकि ऑपरेशन के दौरान कोई शारीरिक संपर्क नहीं होता है, घर्षण और टूट-फूट लगभग शून्य होती है। हालाँकि, सामग्री को स्टार्टअप और शटडाउन के दौरान "टचडाउन" से बचने में सक्षम होना चाहिए, साथ ही उच्च गति रोटेशन की विशाल केन्द्रापसारक ताकतों का विरोध करना चाहिए।

2. सिलिकॉन कार्बाइड (SiC) पैरामीटर और सामग्री लाभ

जबकि विभिन्न सामग्रियां मौजूद हैं, कठोरता, तापीय चालकता और रासायनिक जड़ता के अद्वितीय संयोजन के कारण सिन्जेड सिलिकॉन कार्बाइड (एसएसआईसी) डीजीएस अनुप्रयोगों के लिए उद्योग बेंचमार्क है।

डीजीएस के लिए हमारा सीआईसी सील फेस सबसे अधिक मांग वाले एपीआई 617 और एपीआई 692 मानक को पूरा करने के लिए निर्मित किया गया है।

मुख्य सामग्री लाभ

अत्यधिक तापीय स्थिरता:SiC में तापीय विस्तार का गुणांक बहुत कम है। यह सुनिश्चित करता है कि क्षणिक कंप्रेसर स्थितियों में आम तौर पर तेज तापमान में उतार-चढ़ाव के संपर्क में आने पर भी सील का चेहरा पूरी तरह से सपाट रहता है।

बेहतर संक्षारण प्रतिरोध:हमारे एसएसआईसी रिंग पूरे पीएच स्केल (0-14) पर रासायनिक रूप से निष्क्रिय हैं। वे "खट्टी गैस", कार्बन डाइऑक्साइड और अन्य आक्रामक हाइड्रोकार्बन के प्रभाव से प्रतिरक्षित हैं।

उच्च पीवी क्षमता:SiC की उच्च "दबाव-वेग" (पीवी) सीमा 150 मीटर/सेकेंड से अधिक परिधीय गति और 100बार से अधिक दबाव पर संचालन की अनुमति देती है।

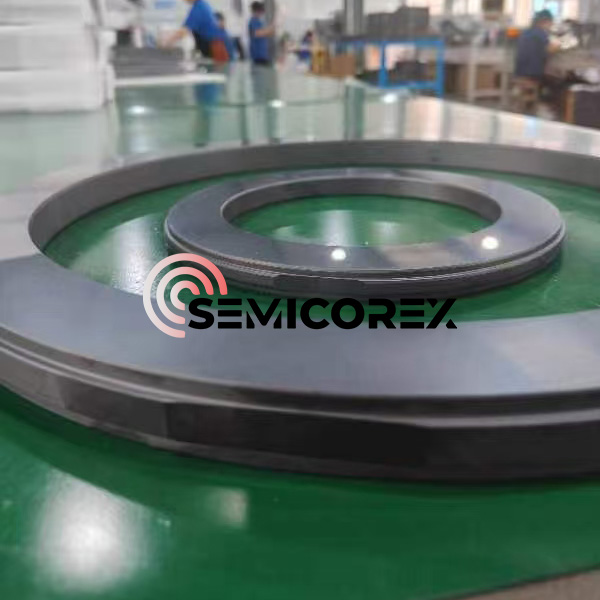

परिशुद्ध सतह फिनिशिंग:हम मिरर फ़िनिश (Ra <0.05μm) प्राप्त करने के लिए उन्नत डायमंड-लैपिंग तकनीक का उपयोग करते हैं, जो लेजर-नक़्क़ाशीदार हाइड्रोडायनामिक खांचे के लिए एकदम सही कैनवास प्रदान करता है।

3. मिशन-महत्वपूर्ण अनुप्रयोग

डीजीएस के लिए हमारा एसआईसी सील फेस निम्नलिखित क्षेत्रों में वैश्विक ऑपरेटरों के लिए विश्वसनीय विकल्प है:

तेल और गैस (अपस्ट्रीम और मिडस्ट्रीम):उच्च दबाव वाले प्राकृतिक गैस पाइपलाइन कंप्रेसर, अपतटीय रीइंजेक्शन प्लेटफॉर्म और एलएनजी प्रसंस्करण के लिए आवश्यक।

पेट्रोकेमिकल रिफाइनिंग:एथिलीन, मेथनॉल और अमोनिया संश्लेषण में उपयोग किया जाता है जहां गैस रिसाव से भयावह सुरक्षा जोखिम या पर्यावरणीय दंड हो सकता है।

विद्युत उत्पादन:बफर और कूलिंग गैसों के लिए विश्वसनीय सीलिंग प्रदान करने के लिए गैस टर्बाइन और स्टीम टर्बाइन में एकीकृत।

हाइड्रोजन अर्थव्यवस्था:जैसे-जैसे उद्योग हरित ऊर्जा की ओर बढ़ रहा है, हमारे SiC रिंग्स को उच्च दबाव वाले हाइड्रोजन संपीड़न के लिए अनुकूलित किया गया है, जहां छोटे आणविक आकार के लिए चेहरे की सपाटता और अखंडता के उच्चतम स्तर की आवश्यकता होती है।
