ग्रेफाइट एयर बियरिंग्स

सेमीकोरेक्स ग्रेफाइट एयर बियरिंग्स एक उच्च-सटीक एयरोस्टैटिक घटक है जिसे अल्ट्रा-सटीक मशीनरी के लिए घर्षण रहित रैखिक और रोटरी गति प्रदान करने के लिए डिज़ाइन किया गया है। आइसोस्टैटिक के एक विशेष ग्रेड से निर्मितझरझरा ग्रेफाइट, यह बियरिंग एक समान, कठोर और स्थिर वायु कुशन बनाने के लिए कार्बन माइक्रोस्ट्रक्चर की प्राकृतिक पारगम्यता का उपयोग करता है। ड्रिल किए गए छिद्रों पर निर्भर पारंपरिक बियरिंग्स के विपरीत, ग्रेफाइट एयर बियरिंग्स एक अवरोधक के रूप में कार्य करने के लिए अपनी पूरी सतह पर लाखों उप-माइक्रोन छिद्रों को नियोजित करता है, जो ग्रेडिएंट या दबाव स्पाइक्स के बिना पूरी तरह से वितरित दबाव प्रोफ़ाइल सुनिश्चित करता है।

तकनीकी निर्देश

नमूना परीक्षण रिपोर्ट के आधार पर, सेमीकोरेक्स ग्रेफाइट निम्नलिखित प्रमाणित गुण प्रदर्शित करता है:

मुख्य विशेषताएं और लाभ

समान दबाव वितरण: 0.5 µm छिद्र संरचना हवा का एक "पर्दा" बनाती है, जो छिद्र बीयरिंगों से जुड़े दबाव तरंगों को समाप्त करती है और बेहतर झुकाव कठोरता प्रदान करती है।

घर्षण रहित गति: शून्य स्थैतिक और गतिशील घर्षण (कठिन-मुक्त) अनंत स्थिति रिज़ॉल्यूशन और शून्य घिसाव की अनुमति देता है, जिससे सिस्टम जीवन अनिश्चित काल तक बढ़ जाता है।

क्रैश प्रोटेक्शन (सॉफ्ट लैंडिंग): शोर 53 एचएस ग्रेफाइट सतह नॉन-गैलिंग है। वायु हानि की स्थिति में, बेयरिंग धीरे से गाइड पर बैठ जाती है, शुष्क स्नेहक के रूप में कार्य करती है और सटीक गाइडवे को भयावह क्षति से बचाती है।

उच्च अवमंदन: दझरझरा ग्रेफाइटमैट्रिक्स स्वाभाविक रूप से कंपन को अवशोषित करता है, एक "स्क्वीज़ फिल्म" डंपिंग प्रभाव प्रदान करता है जो स्कैनिंग अनुप्रयोगों में निपटान समय और गतिशील स्थिरता में सुधार करता है।

क्लीनरूम अनुकूलता: सेमीकोरेक्स ग्रेफाइट एयर बेयरिंग बिना तेल या ग्रीस के संचालित होती है, जो इसे सेमीकंडक्टर निर्माण में आम तौर पर आईएसओ क्लास 1 क्लीनरूम वातावरण के लिए आदर्श बनाती है।

दृश्य विशेषताएँ

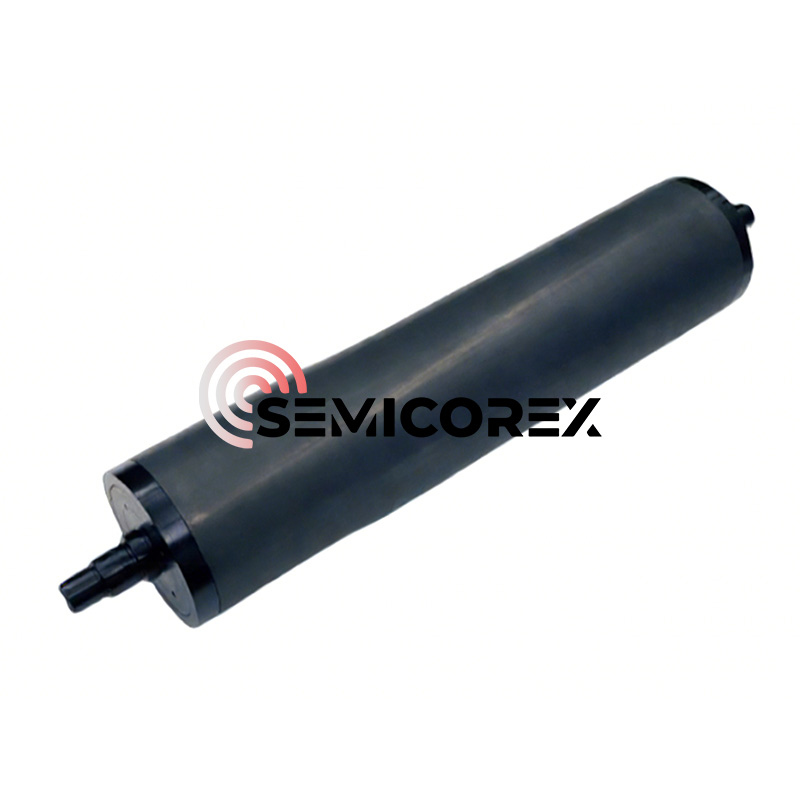

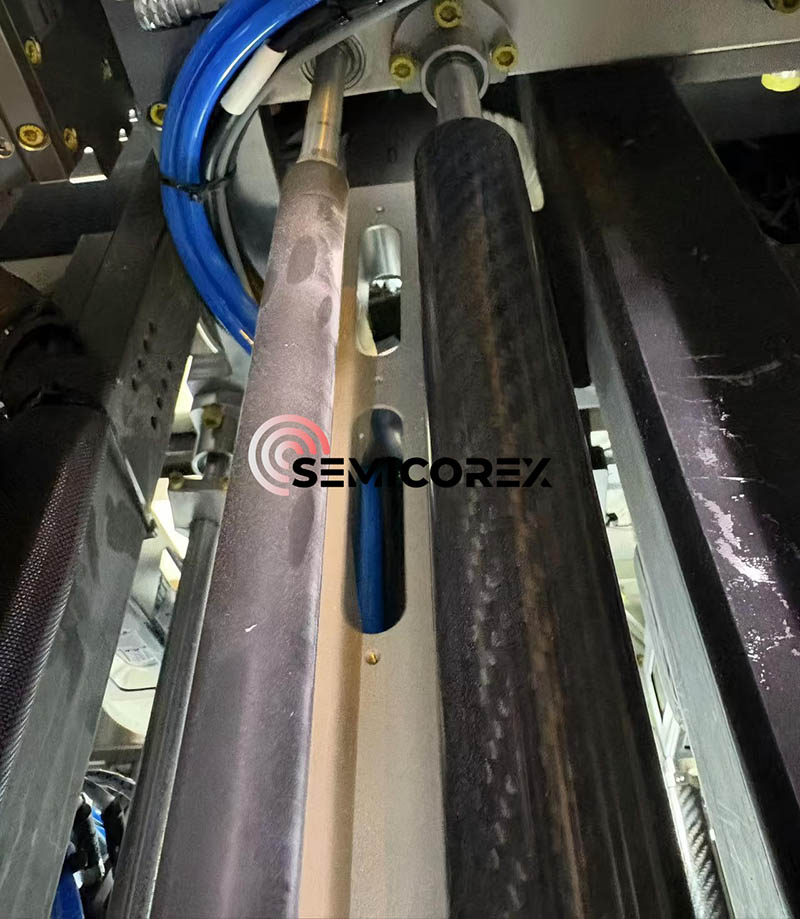

ग्रेफाइट एयर बियरिंग्स घटकों के दृश्य निरीक्षण (प्रदान की गई इमेजरी का संदर्भ) से पता चलता है:

सतही फिनिश: सटीक-ग्राउंड ग्रेफाइट की एक मैट, चारकोल-ग्रे फिनिश विशेषता।

ज्यामिति: माउंटिंग या वैक्यूम स्केवेंजिंग के लिए मशीनीकृत स्लॉट के साथ रैखिक बार कॉन्फ़िगरेशन में उपलब्ध है। छिद्रपूर्ण सतह नग्न आंखों को एक समान दिखाई देती है, जो सूक्ष्म छिद्र नेटवर्क को छुपाती है।

माउंटिंग: गाइडवे के साथ समानता सुनिश्चित करने के लिए सटीक-मशीनीकृत स्लॉट या बॉल-स्टड माउंटिंग सिस्टम के साथ एकीकरण के लिए डिज़ाइन किया गया है।

ऐतिहासिक संदर्भ और तकनीकी विकास

संपर्क बियरिंग्स की सीमाएँ

दशकों तक, रैखिक गति के लिए मानक बॉल बेयरिंग और रोलर स्लाइड को पुन: प्रसारित करके निर्धारित किया गया था। मजबूत होते हुए भी, ये प्रणालियाँ हर्ट्ज़ियन संपर्क तनाव द्वारा परिभाषित अंतर्निहित सीमाओं से ग्रस्त हैं। रोलिंग तत्वों और दौड़ के बीच भौतिक संपर्क घर्षण, गर्मी और घिसाव वाले कण उत्पन्न करता है। अति-सटीक अनुप्रयोगों में, गेंदों के पुनः प्रसारित होने से उत्पन्न "शोर" वेग तरंगें पैदा करता है जो नैनोमीटर-स्तरीय मेट्रोलॉजी के लिए अस्वीकार्य हैं। इसके अलावा, स्नेहन की आवश्यकता संदूषकों और रखरखाव आवश्यकताओं को प्रस्तुत करती है जो आधुनिक क्लीनरूम मानकों के साथ असंगत हैं।

वायुस्थैतिक क्रांति

एयर बेयरिंग में परिवर्तन ने मशीन डिज़ाइन में एक मौलिक बदलाव को चिह्नित किया। हवा की एक फिल्म के साथ सतहों को अलग करके, इंजीनियरों ने यांत्रिक संपर्क को समाप्त कर दिया। प्रारंभिक वायु बीयरिंगों ने छिद्र मुआवजे का उपयोग किया। इस डिज़ाइन में, संपीड़ित हवा को कुछ सटीक-ड्रिल किए गए छिद्रों (छिद्रों) के माध्यम से खिलाया जाता है और खांचे के माध्यम से वितरित किया जाता है।

छिद्र डिज़ाइन की सीमाएँ:

दबाव प्रवणता: जैसे ही हवा छिद्र/नाली से दूर जाती है, दबाव काफी कम हो जाता है, जिससे भार क्षमता दक्षता कम हो जाती है।

वायवीय हथौड़ा: खांचे में फंसी हवा की मात्रा एक संधारित्र के रूप में कार्य कर सकती है, जिससे स्व-उत्तेजित कंपन या "हथौड़ा" हो सकता है।

क्लॉगिंग: धूल का एक भी कण छिद्र को अवरुद्ध कर सकता है, जिससे तत्काल असर विफलता हो सकती है।

भयावह दुर्घटनाएँ: छिद्र बीयरिंग आमतौर पर कठोर धातु (एल्यूमीनियम, स्टेनलेस स्टील) से बने होते हैं। यदि वायु आपूर्ति विफल हो जाती है, तो धातु-पर-धातु या धातु-पर-ग्रेनाइट संपर्क के परिणामस्वरूप गंभीर स्कोरिंग और गैलिंग होता है।

पोरस मीडिया प्रौद्योगिकी का आगमन

झरझरा मीडिया एयर बीयरिंग, जैसे कि झरझरा ग्रेफाइट का उपयोग करने वाले, ने असर सामग्री को अवरोधक के रूप में उपयोग करके इन समस्याओं को हल किया।

इतिहास: 20वीं सदी के मध्य में विकसित लेकिन 1980 और 90 के दशक में व्यावसायिक उपयोग के लिए परिपूर्ण, झरझरा कार्बन तकनीक ने लाखों सूक्ष्म, टेढ़े-मेढ़े रास्तों के साथ एक सामग्री बनाने के लिए सिंटरिंग प्रक्रिया का उपयोग किया।

निर्णायक: मुख्य बात आइसोट्रोपिक पारगम्यता सुनिश्चित करने के लिए विनिर्माण प्रक्रिया को नियंत्रित करना था। 0.5 µm औसत छिद्र व्यास का ग्रेफाइट एयर बियरिंग्स का विनिर्देश इस तकनीक के एक परिपक्व पुनरावृत्ति का प्रतिनिधित्व करता है, जो हवा की खपत को कम करते हुए कठोरता को अधिकतम करने के लिए प्रवाह प्रतिबंध को अनुकूलित करता है। इस विकास ने एयर बेयरिंग को नाजुक प्रयोगशाला उपकरणों से मजबूत औद्योगिक घटकों में बदल दिया जो कठोर मशीनिंग वातावरण में काम करने में सक्षम थे।

सामग्री विज्ञान: वायु धारण के लिए छिद्रपूर्ण ग्रेफाइट में गहराई से गोता लगाएँ

आइसोस्टैटिक ग्रेफाइट विनिर्माण

ग्रेफाइट एयर बियरिंग्स को आइसोस्टैटिक ग्रेफाइट के रूप में पहचाना जाता है। यह विनिर्माण प्रक्रिया एक्सट्रूडेड या मोल्डेड ग्रेफाइट से अलग है।

कच्चा माल: उच्च शुद्धता वाले पेट्रोलियम कोक को कणों में माइक्रोनाइज़ किया जाता है (0.5 µm छिद्र स्पेक में देखी गई महीन संरचना से संबंधित)।

कोल्ड आइसोस्टैटिक प्रेसिंग (सीआईपी): पाउडर को एक सांचे में रखा जाता है और सभी दिशाओं से अति-उच्च दबाव (द्रव दबाव) के अधीन किया जाता है। यह सुनिश्चित करता है कि घनत्व (1.74 ग्राम/सेमी³) पूरे बिलेट में एक समान है। यह आइसोट्रॉपी महत्वपूर्ण है क्योंकि यह सुनिश्चित करता है कि हवा सभी दिशाओं में एक ही दर से बीयरिंग के माध्यम से बहती है, "झुकाव" या असमान लिफ्ट को रोकती है।

ग्राफिटाइजेशन: बिलेट को ~3000°C तक गर्म किया जाता है। यह क्रिस्टलीय संरचना को संरेखित करता है, कार्बन को ग्रेफाइट में परिवर्तित करता है। यह प्रक्रिया 13.02 µΩ·m का विशिष्ट प्रतिरोध प्रदान करती है, जो ग्राफ़िटाइजेशन और थर्मल स्थिरता की डिग्री का एक प्रमुख संकेतक है।

सूक्ष्म संरचनात्मक विश्लेषण

छिद्र आकार (0.5 µm): यह एक "गोल्डीलॉक्स" आयाम है।

यदि छिद्र बहुत बड़े हैं (> 1.0 µm): हवा की खपत अत्यधिक हो जाती है, और बेयरिंग कठोरता खो देता है (बहुत टपका हुआ)।

यदि छिद्र बहुत छोटे हैं (<0.1 µm): लिफ्ट उत्पन्न करने के लिए बियरिंग को अव्यावहारिक इनपुट दबाव की आवश्यकता होती है, और प्रतिक्रिया समय सुस्त हो जाता है।

0.5 µm: मानक औद्योगिक संपीड़ित वायु प्रणालियों (80 पीएसआई) के लिए एक अनुकूलन का प्रतिनिधित्व करता है, जो उच्च भार क्षमता के साथ दक्षता को संतुलित करता है।

घनत्व (1.74 ग्राम/सेमी³): विशिष्ट घने ग्रेफाइट्स 1.70 से 1.85 ग्राम/सेमी³ तक होते हैं। 1.74 का मान लगभग 15-20% की सरंध्रता को इंगित करता है। "शून्य स्थान" की यह मात्रा एक आंतरिक जलाशय के रूप में कार्य करती है, जो चेहरे पर स्थिर वायु आपूर्ति सुनिश्चित करती है।

यांत्रिक मजबूती

संपीड़न शक्ति (127.0 एमपीए): यह मान महत्वपूर्ण है। इसका मतलब है कि बेयरिंग संरचनात्मक विफलता के बिना भारी भार का सामना कर सकता है। संदर्भ के लिए, विशिष्ट कंक्रीट ~30 एमपीए है। वायु धारण के लिए झरझरा ग्रेफाइट संपीड़न में कंक्रीट से चार गुना अधिक मजबूत होता है। यह बेयरिंग को बिना दरार के उच्च चुंबकीय बलों के साथ क्लैंप या प्रीलोड करने की अनुमति देता है।

लचीली ताकत (80.7 एमपीए): यह ग्रेफाइट के लिए उच्च है। यह सुनिश्चित करता है कि त्वरण या बढ़ते गलत संरेखण के दौरान लागू झुकने वाले क्षणों के तहत असर वाले पैड मुड़ते या टूटते नहीं हैं।

ट्राइबोलॉजी और "सॉफ्ट लैंडिंग"

53 एचएस (स्क्लेरोस्कोप) की शोर कठोरता इसे ग्रेफाइट्स के लिए "मध्यम-कठोर" श्रेणी में रखती है (कुछ बेहद घने ग्रेड की तुलना में नरम जो 70-80 एचएस हो सकती है)।

जनजातीय लाभ: किसी दुर्घटना में, असर करने वाली सामग्री का बलिदान होना चाहिए। ग्रेनाइट (गाइडवे) बहुत कठिन है। एक शोर 53 ग्रेफाइट प्रभाव पर एक महीन पाउडर में बदल जाएगा, स्लाइड को चिकनाई देगा और ग्रेनाइट को खरोंचने में ऊर्जा के हस्तांतरण को रोक देगा। यह स्व-चिकनाई संपत्ति महंगी मशीनों के लिए अंतिम बीमा पॉलिसी है।
