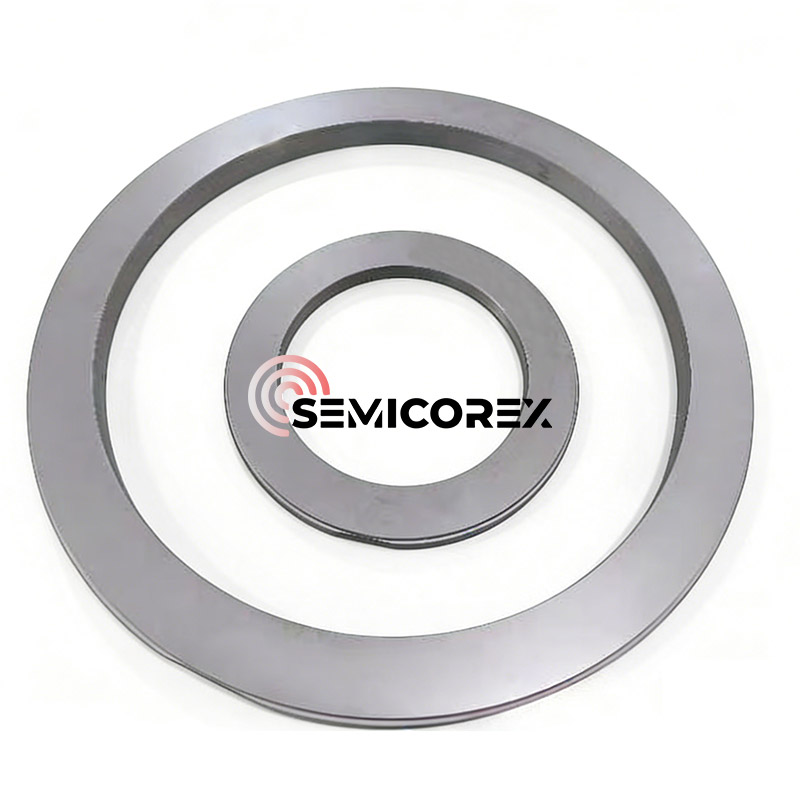

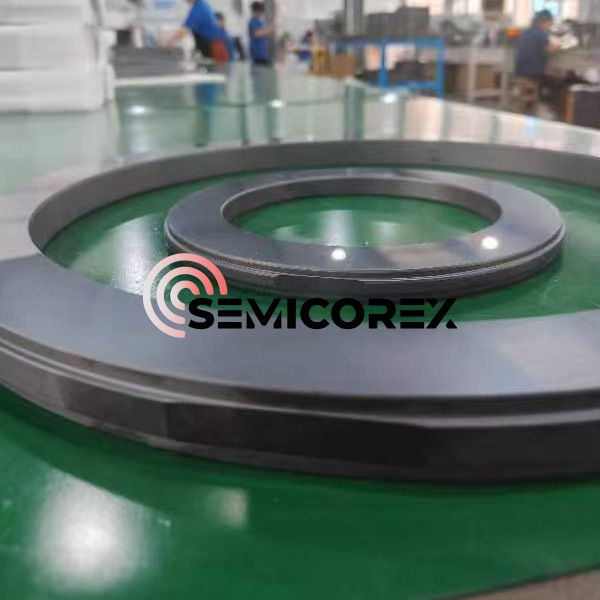

डीजीएस सिस्टम के लिए SiC रिंग्स

डीजीएस सिस्टम के लिए सेमीकोरेक्स सीआईसी रिंग्स दबाव रहित सिंटेड सिलिकॉन कार्बाइड से बना है, जो सूखी गैस सील प्रणाली में मुख्य भाग है। सेमीकोरेक्स दुनिया भर के ग्राहकों के लिए आपूर्ति करते हुए SiC सिरेमिक घटकों के उत्पादन में विशेषज्ञता रखता है।*

जांच भेजें

उत्पाद वर्णन

डीजीएस सिस्टम के लिए सेमीकोरेक्स सीआईसी रिंग्स सेंट्रीफ्यूगल कंप्रेसर जैसे उच्च गति वाले घूमने वाले उपकरणों के लिए मुख्य सीलिंग घटक हैं। रिंग की सतह पर सटीक हाइड्रोडायनामिक खांचे (जैसे सर्पिल खांचे) की मशीनिंग करके, वे रोटेशन के दौरान एक हाइड्रोडायनामिक डंपिंग प्रभाव उत्पन्न करते हैं, जिससे केवल 3-5 माइक्रोमीटर की एक स्थिर गैस फिल्म बनती है, जिससे गतिशील परिस्थितियों में "गैर-संपर्क" ऑपरेशन प्राप्त होता है। यह उत्पाद उच्च प्रदर्शन वाले वायुमंडलीय दबाव सिंटर का उपयोग करता हैसिलिकॉन कार्बाइड (SSiC) सामग्री, अत्यधिक उच्च कठोरता (2800 किग्रा/मिमी²), उत्कृष्ट तापीय चालकता (120 W/m.K), और उत्कृष्ट संक्षारण प्रतिरोध रखता है। यह उच्च दबाव, अति-उच्च गति और अम्लीय गैसों जैसे चरम वातावरण में भी अत्यधिक उच्च आयामी स्थिरता और समतलता (<0.6μm) बनाए रखता है। इस उन्नत डिज़ाइन के परिणामस्वरूप लगभग शून्य घर्षण होता है, सिलिकॉन कार्बाइड रिंगों की इस श्रृंखला का व्यापक रूप से तेल और गैस परिवहन, पेट्रोकेमिकल्स और हाइड्रोजन संपीड़न में उपयोग किया जाता है, जो दीर्घकालिक, कम रखरखाव और महत्वपूर्ण इकाइयों के सुरक्षित संचालन को सुनिश्चित करते हुए सिस्टम बिजली की खपत को काफी कम करता है।

उन्नत सामग्री विज्ञान और सटीक इंजीनियरिंग का लाभ उठाकर, ये रिंग शून्य-संपर्क संचालन सुनिश्चित करते हैं, जिससे मिशन-महत्वपूर्ण औद्योगिक अनुप्रयोगों में डाउनटाइम और रखरखाव लागत में काफी कमी आती है।

1. सूखी गैस सील का सिद्धांत (डीजीएस)

ड्राई गैस सील एक गैर-संपर्क, अंत-चेहरा यांत्रिक सील है जो सील चेहरों को अलग करने के लिए गैस की एक पतली फिल्म का उपयोग करती है - आमतौर पर प्रक्रिया गैस या नाइट्रोजन जैसी अक्रिय बफर गैस।

मुख्य तंत्र हाइड्रोडायनामिक लिफ्ट पर निर्भर करता है। सील के चेहरों में से एक (आमतौर पर SiC घूमने वाली रिंग) को उच्च परिशुद्धता वाले सूक्ष्म-खांचों (अक्सर सर्पिल, "टी," या "यू" आकार) से उकेरा जाता है। जैसे ही शाफ्ट उच्च गति से घूमता है, ये खांचे गैस को अंदर की ओर खींचते हैं, जिससे स्थिर और घूर्णन सतहों के बीच दबाव बढ़ जाता है। यह एक स्थिर, सूक्ष्म अंतर (आमतौर पर 3 से 5 माइक्रोन) बनाता है।

क्योंकि सामान्य ऑपरेशन के दौरान चेहरे कभी भी शारीरिक रूप से स्पर्श नहीं करते हैं, घर्षण लगभग समाप्त हो जाता है, और पारंपरिक तेल-चिकनाई वाली सील की तुलना में घिसाव काफी कम हो जाता है। हालाँकि, इस "गैर-संपर्क" स्थिति के लिए आवश्यक है कि सील के छल्ले पूरी तरह से सपाट हों और स्टार्टअप, शटडाउन और क्षणिक स्थितियों के दौरान उत्पन्न होने वाले विशाल केन्द्रापसारक बलों और थर्मल ग्रेडिएंट्स को झेलने में सक्षम हों।

2. सिलिकॉन कार्बाइड (SiC)पैरामीटर और सामग्री लाभ

हम अपने डीजीएस रिंगों के निर्माण के लिए प्रेशरलेस सिन्जेड सिलिकॉन कार्बाइड (एसएसआईसी) और रिएक्शन बॉन्डेड सिलिकॉन कार्बाइड (आरबीएसआईसी) का उपयोग करते हैं। बेहतर रासायनिक प्रतिरोध और उच्च कठोरता के कारण एसएसआईसी को आम तौर पर डीजीएस के लिए पसंद किया जाता है।

तकनीकी विशिष्टताएँ और सामग्री गुण

डीजीएस सिस्टम के लिए हमारे SiC रिंग्स सबसे कड़े उद्योग मानकों को पूरा करने के लिए निर्मित किए जाते हैं:

संपत्ति	सिंटर्ड SiC (SSiC) मान	डीजीएस के लिए लाभ
कठोरता (Knoop)	2800 किग्रा/मिमी²	गैस में अपघर्षक कणों के प्रति अत्यधिक प्रतिरोध।
घनत्व	≥ 3.10 ग्राम/सेमी³	उच्च आरपीएम पर उच्च संरचनात्मक अखंडता।
ऊष्मीय चालकता	110 - 130 डब्लू/एम·के	थर्मल विरूपण को रोकने के लिए तेजी से गर्मी अपव्यय।
घर्षण के गुणांक	0.1 - 0.2 (सूखा)	कम गति वाली "कोस्टिंग" या स्टार्टअप के दौरान सुरक्षा।
समतलता सहनशीलता	<0.6 μm (2 प्रकाश बैंड)	गैस फिल्म स्थिरता बनाए रखने के लिए आवश्यक।

प्रमुख लाभ

तापीय स्थिरता:SiC 1000 डिग्री सेल्सियस से अधिक तापमान पर अपनी यांत्रिक शक्ति बनाए रखता है, यह सुनिश्चित करता है कि उच्च गति गैस कतरनी द्वारा उत्पन्न गर्मी के तहत अंगूठी विकृत न हो।

रासायनिक जड़ता:0-14 की पीएच रेंज के साथ, हमारे SiC रिंग "खट्टी गैस" (H2S), CO2, और पेट्रोकेमिकल रिफाइनिंग में पाए जाने वाले अन्य आक्रामक प्रक्रिया रसायनों के संक्षारक प्रभावों से प्रतिरक्षित हैं।

उच्च लोचदार मापांक:SiC की कठोरता उच्च दबाव अंतर (अक्सर 100 बार से अधिक) के तहत सील चेहरे की "कॉनिंग" या विकृति को रोकती है।

सुपीरियर सतह फ़िनिश:हम एक दर्पण जैसी फिनिश (रा <0.05 μm) प्राप्त करते हैं, जो हाइड्रोडायनामिक खांचे की सटीक नक़्क़ाशी के लिए महत्वपूर्ण है।

3. औद्योगिक अनुप्रयोग

डीजीएस सिस्टम के लिए हमारे SiC रिंग्स विभिन्न उच्च जोखिम वाले क्षेत्रों में सीलिंग समाधानों का "हृदय" हैं:

तेल एवं गैस (अपस्ट्रीम/मिडस्ट्रीम):प्राकृतिक गैस पाइपलाइन ट्रांसमिशन और अपतटीय गैस पुनर्निक्षेपण के लिए उच्च दबाव केन्द्रापसारक कम्प्रेसर में उपयोग किया जाता है।

पेट्रोकेमिकल प्रसंस्करण:एथिलीन, अमोनिया और मेथनॉल उत्पादन के लिए आवश्यक जहां गैस की शुद्धता और रिसाव की रोकथाम सुरक्षा-महत्वपूर्ण है।

विद्युत उत्पादन:बफर गैसों के प्रबंधन और खतरनाक उत्सर्जन को रोकने के लिए भाप और गैस टर्बाइनों में नियोजित।

उभरती ऊर्जा:हाइड्रोजन (H2) संपीड़न में तेजी से उपयोग किया जा रहा है, जहां हाइड्रोजन का छोटा आणविक आकार सील फेस फ़्लैटनेस में उच्चतम संभव परिशुद्धता की मांग करता है।
