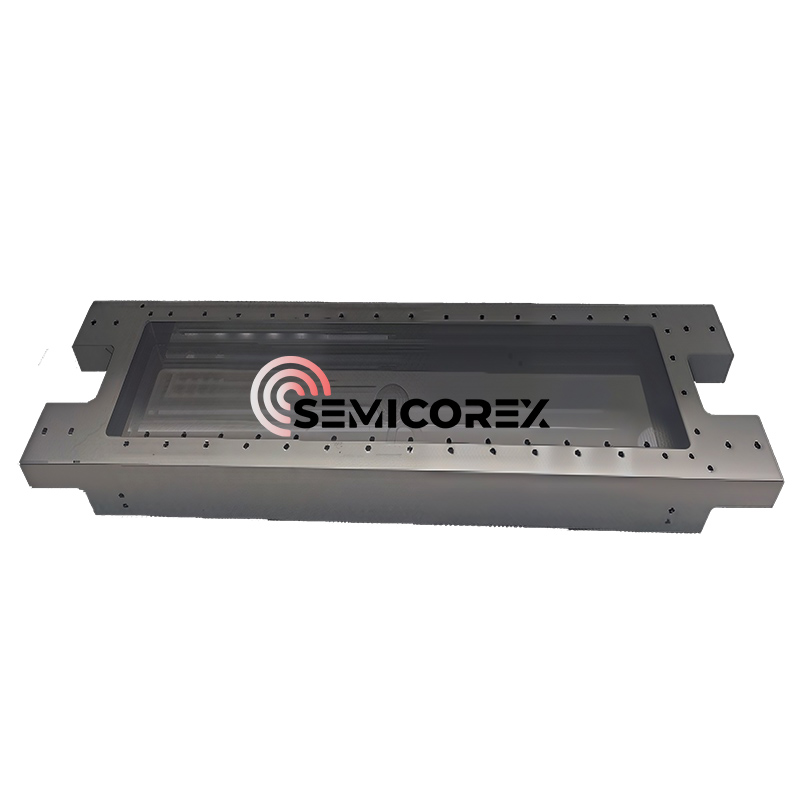

SiC सिरेमिक गाइड रेल

सेमीकोरेक्स SiC सिरेमिक गाइड रेल उच्च-घनत्व से निर्मित एक सटीक रैखिक गति घटक हैसिलिकॉन कार्बाइड सिरेमिकसामग्री। एयर फ़्लोटेशन तकनीक और सटीक फीडबैक सिस्टम के साथ संयुक्त, गाइड रेल वस्तुतः शून्य घर्षण और न्यूनतम कंपन के साथ गैर-संपर्क आंदोलन को सक्षम बनाता है।

पारंपरिक धातु गाइड रेल के विपरीत, SiC सिरेमिक गाइड रेल काफी बेहतर थर्मल स्थिरता, कठोरता और सपाटता प्रदर्शन प्रदान करती है। ऑपरेशन के दौरान, संपीड़ित गैस चलती प्लेटफ़ॉर्म और गाइड सतह के बीच एक गतिशील और स्थिर दबाव वायु फिल्म बनाती है, जो यांत्रिक संपर्क के बिना चिकनी और अत्यधिक सटीक रैखिक गति की अनुमति देती है।

दिखाए गए उत्पाद में उन्नत पोजिशनिंग प्लेटफॉर्म और एयर-बेयरिंग मोशन सिस्टम के लिए उपयुक्त उच्च परिशुद्धता संरचनात्मक डिजाइन है, जहां नैनोमीटर-स्तर की सटीकता और दीर्घकालिक स्थिरता महत्वपूर्ण है।

 SiC सिरेमिक गाइड रेल की मुख्य विशेषताएं

अत्यंत हल्की संरचना

सिलिकॉन कार्बाइड सिरेमिकअपेक्षाकृत कम घनत्व के साथ उच्च शक्ति को संयोजित करें, जिससे गाइड रेल प्रणाली को असाधारण कठोरता बनाए रखते हुए हल्के निर्माण प्राप्त करने की अनुमति मिलती है।

हल्का डिज़ाइन बेहतर बनाने में मदद करता है:

* गति प्रतिक्रिया गति

* गतिशील प्रदर्शन

* त्वरण क्षमता

* ऊर्जा दक्षता

यह SiC सिरेमिक गाइड रेल को उच्च गति परिशुद्धता स्वचालन प्रणालियों के लिए अत्यधिक उपयुक्त बनाता है।

अति-उच्च स्थिरता

SiC सिरेमिक गाइड रेल का सबसे महत्वपूर्ण लाभ उनकी उत्कृष्ट संरचनात्मक स्थिरता है। सामग्री थर्मल और यांत्रिक भार के तहत विरूपण के लिए उत्कृष्ट प्रतिरोध प्रदर्शित करती है।

अति-सटीक विनिर्माण वातावरण में, सूक्ष्म आयामी परिवर्तन भी स्थिति सटीकता को प्रभावित कर सकते हैं। SiC सिरेमिक विस्तारित परिचालन अवधि में स्थिर ज्यामितीय प्रदर्शन बनाए रखने में मदद करता है।

अत्यंत कम तापीय विस्तार गुणांक

स्टील या एल्यूमीनियम जैसी धातुओं की तुलना में सिलिकॉन कार्बाइड में थर्मल विस्तार का गुणांक बहुत कम होता है। यह गाइड रेल को तापमान में उतार-चढ़ाव के संपर्क में आने पर भी आयामी स्थिरता बनाए रखने की अनुमति देता है।

निम्न तापीय विस्तार विशेष रूप से महत्वपूर्ण है:

* सेमीकंडक्टर लिथोग्राफी उपकरण

* सटीक ऑप्टिकल सिस्टम

* वेफर निरीक्षण प्लेटफार्म

* मापने की प्रणालियों का समन्वय करें

* लेजर प्रसंस्करण उपकरण

थर्मल स्थिरता सीधे बेहतर स्थिति परिशुद्धता और प्रक्रिया दोहराव में योगदान करती है।

 उच्च कठोरता और यांत्रिक शक्ति

SiC सिरेमिक गाइड रेल में अत्यधिक कठोरता और यांत्रिक शक्ति होती है। कठोर संरचना ऑपरेशन के दौरान झुकने, कंपन और विरूपण को कम करती है।

उच्च कठोरता सुनिश्चित करने में मदद करती है:

* सटीक रैखिक गति

* स्थिर लोड समर्थन

* कम कंपन

* बेहतर गतिशील परिशुद्धता

यह विशेषता उप-माइक्रोन या नैनोमीटर-स्तरीय स्थिति सटीकता की आवश्यकता वाले उच्च-स्तरीय गति प्रणालियों के लिए आवश्यक है।

उच्च घनत्व और उत्कृष्ट सतह गुणवत्ता

सघन SiC सिरेमिक संरचना उत्कृष्ट पहनने के प्रतिरोध, संक्षारण प्रतिरोध और आयामी अखंडता प्रदान करती है। सटीक प्रसंस्करण तकनीक गाइड रेल सतह को अत्यधिक उच्च समतलता और समानता प्राप्त करने की अनुमति देती है।

अल्ट्रा-सटीक औद्योगिक अनुप्रयोगों की सख्त आवश्यकताओं को पूरा करते हुए, समतलता और समानता 1 माइक्रोन तक पहुंच सकती है।

उच्च गुणवत्ता वाली सतह फिनिश एयर-बेयरिंग सिस्टम में एयर फिल्म स्थिरता में भी सुधार करती है, जो चिकनी गति और उन्नत स्थिति प्रदर्शन में योगदान करती है।

एयर बियरिंग प्रौद्योगिकी के लाभ

SiC सिरेमिक गाइड रेल आमतौर पर गैर-संपर्क गति प्राप्त करने के लिए वायु प्लवनशीलता तकनीक का उपयोग करती है। सतहों के बीच एक पतली दबाव वाली हवा की परत बनाकर, सिस्टम प्रत्यक्ष यांत्रिक घर्षण को समाप्त करता है।

पारंपरिक रोलिंग गाइड सिस्टम की तुलना में, एयर-बेयरिंग गाइड रेल कई महत्वपूर्ण लाभ प्रदान करती है:

* घर्षण-मुक्त संचलन

*लगभग-शून्य कंपन

* कण उत्पादन में कमी

* कोई यांत्रिक घिसाव नहीं

* अति-सुचारू गति

* कम रखरखाव आवश्यकताएँ

* लंबा परिचालन जीवनकाल

ये लाभ सेमीकंडक्टर क्लीनरूम वातावरण और सटीक विनिर्माण सुविधाओं में विशेष रूप से मूल्यवान हैं।

SiC सिरेमिक गाइड रेल के अनुप्रयोग

SiC सिरेमिक गाइड रेल का व्यापक रूप से उन उद्योगों में उपयोग किया जाता है, जिनमें अल्ट्रा-हाई मोशन परिशुद्धता और स्थिरता की आवश्यकता होती है, जिनमें शामिल हैं:

* सेमीकंडक्टर वेफर निर्माण

* लिथोग्राफी सिस्टम

* वेफर निरीक्षण उपकरण

* परिशुद्ध ऑप्टिकल उपकरण

* फ्लैट पैनल डिस्प्ले उत्पादन

* लेजर मशीनिंग सिस्टम

* मापने वाली मशीनों का समन्वय करें

* परिशुद्धता स्वचालन प्लेटफार्म

* एयरोस्पेस परिशुद्धता उपकरण

वे उन्नत अर्धचालक प्रक्रियाओं के लिए विशेष रूप से उपयुक्त हैं जहां उच्च गति स्थिति, कंपन दमन और थर्मल स्थिरता महत्वपूर्ण हैं।
