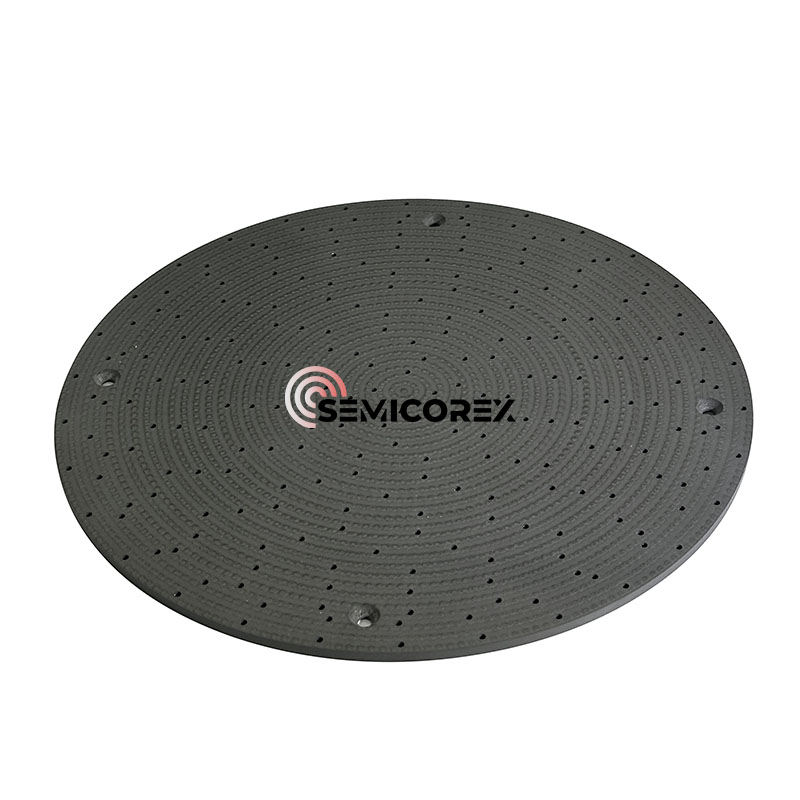

गैस वितरण प्लेट

अर्धविराम गैस वितरण प्लेटें उन्नत प्लाज्मा नक़्क़ाशी प्रणालियों में महत्वपूर्ण भूमिका निभाती हैं, विशेष रूप से अर्धचालक विनिर्माण में जहां सटीक, एकरूपता और संदूषण नियंत्रण सर्वोपरि हैं। हमारी गैस वितरण प्लेट, उच्च शुद्धता वाले रासायनिक वाष्प जमाव से इंजीनियर सिलिकॉन कार्बाइड (सीवीडी एसआईसी), आधुनिक सूखी नक़्क़ाशी प्रक्रियाओं की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया है।

नक़्क़ाशी प्रक्रिया के दौरान, प्रतिक्रियाशील गैसों को एक नियंत्रित और समान तरीके से कक्ष में पेश किया जाना चाहिए ताकि वेफर सतह पर लगातार प्लाज्मा वितरण सुनिश्चित हो सके। गैस वितरण प्लेट रणनीतिक रूप से वेफर के ऊपर स्थित हैं और एक दोहरी कार्य परोसती हैं: यह पहले प्रक्रिया गैसों को पूर्व-फैलाव करता है और फिर उन्हें इलेक्ट्रोड सिस्टम की ओर बारीक ट्यून किए गए चैनलों और एपर्चर की एक श्रृंखला के माध्यम से निर्देशित करता है। यह सटीक गैस वितरण पूरे वेफर में समान प्लाज्मा विशेषताओं और लगातार ईच दरों को प्राप्त करने के लिए आवश्यक है।

प्रतिक्रियाशील गैस के इंजेक्शन विधि को अनुकूलित करके एकरूपता में सुधार किया जा सकता है:

• एल्यूमीनियम नक़्क़ाशी चैम्बर: प्रतिक्रियाशील गैस आमतौर पर वेफर के ऊपर स्थित एक शॉवरहेड के माध्यम से वितरित की जाती है।

• सिलिकॉन नक़्क़ाशी चैम्बर: शुरू में, गैस को वेफर की परिधि से इंजेक्ट किया गया था, और फिर धीरे -धीरे विकसित होने के लिए वेफर के केंद्र के ऊपर से इंजेक्ट किया गया था ताकि नक़्क़ाशी एकरूपता में सुधार हो सके।

गैस वितरण प्लेट, जिसे शावरहेड्स के रूप में भी जाना जाता है, एक गैस वितरण उपकरण है जिसका उपयोग अर्धचालक विनिर्माण प्रक्रियाओं में व्यापक रूप से उपयोग किया जाता है। इसका उपयोग मुख्य रूप से प्रतिक्रिया कक्ष में गैस को समान रूप से वितरित करने के लिए किया जाता है ताकि यह सुनिश्चित हो सके कि सेमीकंडक्टर सामग्री को प्रतिक्रिया प्रक्रिया के दौरान गैस के साथ समान रूप से संपर्क किया जा सकता है, उत्पादन दक्षता और उत्पाद की गुणवत्ता में सुधार किया जा सकता है। उत्पाद में उच्च परिशुद्धता, उच्च स्वच्छता, और कई-कम्पोजिट सतह उपचार (जैसे कि सैंडब्लास्टिंग/एनोडाइजिंग/ब्रश निकल चढ़ाना/इलेक्ट्रोलाइटिक पॉलिशिंग, आदि) की विशेषताएं हैं। गैस वितरण प्लेट प्रतिक्रिया कक्ष में स्थित हैं और वेफर प्रतिक्रिया वातावरण के लिए समान रूप से जमा गैस फिल्म परत प्रदान करते हैं। यह वेफर उत्पादन का एक मुख्य घटक है।

वेफर प्रतिक्रिया प्रक्रिया के दौरान, गैस वितरण प्लेटों की सतह को घनी रूप से माइक्रोप्रोर्स (एपर्चर 0.2-6 मिमी) के साथ कवर किया जाता है। सटीक रूप से डिज़ाइन किए गए छिद्र संरचना और गैस पथ के माध्यम से, विशेष प्रक्रिया गैस को समान गैस प्लेट पर हजारों छोटे छेदों से गुजरने की आवश्यकता होती है और फिर समान रूप से वेफर सतह पर जमा किया जाता है। वेफर के विभिन्न क्षेत्रों में फिल्म परतों को उच्च एकरूपता और स्थिरता सुनिश्चित करने की आवश्यकता है। इसलिए, स्वच्छता और संक्षारण प्रतिरोध के लिए अत्यधिक उच्च आवश्यकताओं के अलावा, गैस वितरण प्लेटों को समान गैस प्लेट पर छोटे छेदों के एपर्चर और छोटे छेदों की आंतरिक दीवार पर बूर की स्थिरता पर सख्त आवश्यकताएं होती हैं। यदि एपर्चर आकार सहिष्णुता और स्थिरता मानक विचलन बहुत बड़े हैं या किसी भी आंतरिक दीवार पर बूर हैं, तो जमा फिल्म परत की मोटाई असंगत होगी, जो सीधे उपकरण प्रक्रिया की उपज को प्रभावित करेगी। प्लाज्मा-असिस्टेड प्रक्रियाओं (जैसे कि PECVD और DRY ETCHING) में, शॉवर हेड, इलेक्ट्रोड के हिस्से के रूप में, प्लाज्मा के समान वितरण को बढ़ावा देने के लिए RF बिजली की आपूर्ति के माध्यम से एक समान विद्युत क्षेत्र उत्पन्न करता है, जिससे नक़्क़ाशी या जमाव की एकरूपता में सुधार होता है।

हमारासीवीडी एसआईसीगैस वितरण प्लेटें सेमीकंडक्टर फैब्रिकेशन, एमईएमएस प्रसंस्करण और उन्नत पैकेजिंग में उपयोग किए जाने वाले प्लाज्मा नक़्क़ाशी प्लेटफार्मों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं। कस्टम डिज़ाइन को विशिष्ट उपकरण आवश्यकताओं को पूरा करने के लिए विकसित किया जा सकता है, जिसमें आयाम, छेद पैटर्न और सतह खत्म शामिल हैं।

सीवीडी एसआईसी से बने अर्धविराम गैस वितरण प्लेटें आधुनिक प्लाज्मा नक़्क़ाशी प्रणालियों में एक महत्वपूर्ण घटक है, जो असाधारण गैस वितरण प्रदर्शन, उत्कृष्ट सामग्री स्थायित्व और न्यूनतम संदूषण जोखिम की पेशकश करती है। इसका उपयोग सीधे उच्च प्रक्रिया की पैदावार, कम दोष, और लंबे समय तक टूल अपटाइम में योगदान देता है, जिससे यह अग्रणी-किनारे सेमीकंडक्टर विनिर्माण के लिए एक विश्वसनीय विकल्प बन जाता है।
