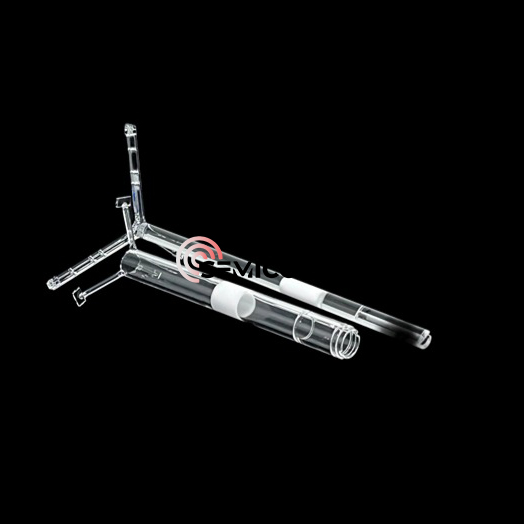

क्वार्ट्ज़ ससेप्टर सपोर्ट

सेमीकंडक्टर निर्माण के कठोर वातावरण में, उच्च-उपज बैच और महंगी विफलता के बीच का अंतर अक्सर वेफर स्थिति की सूक्ष्म सटीकता में निहित होता है। सेमीकोरेक्स क्वार्ट्ज ससेप्टर सपोर्ट शाफ्ट (आमतौर पर एपिटैक्सियल क्वार्ट्ज शाफ्ट के रूप में जाना जाता है) रासायनिक वाष्प जमाव (सीवीडी) और एपिटैक्सियल विकास प्रक्रियाओं की शाब्दिक रीढ़ के रूप में कार्य करता है। अत्यधिक तापीय प्रवणता और रासायनिक जोखिम का सामना करने के लिए इंजीनियर किया गया, यह घटक द्रव, ऊर्ध्वाधर गति और रिसेप्टर्स या वेफर वाहक के रोटेशन के लिए महत्वपूर्ण है।

एपिटैक्सियल प्रक्रियाओं में क्वार्ट्ज की भूमिका

एपिटैक्सियल प्रक्रिया के लिए अक्सर 1000 डिग्री सेल्सियस से अधिक तापमान और मामूली धातु संदूषण से मुक्त वातावरण की आवश्यकता होती है। इन परिस्थितियों में मानक सामग्री विफल हो जाएगी या गैस ख़त्म हो जाएगी। हमारा क्वार्ट्ज ससेप्टर सपोर्ट अल्ट्रा-हाई-प्योरिटी सिंथेटिक फ़्यूज्ड सिलिका से निर्मित है, यह सुनिश्चित करते हुए:

असाधारण तापीय स्थिरता:थर्मल शॉक के प्रति उच्च प्रतिरोध, तीव्र ताप और शीतलन चक्र के दौरान दरार को रोकना।

रासायनिक जड़ता:अर्धचालक वेफर की अखंडता को बनाए रखते हुए, पूर्ववर्ती गैसों और सफाई एजेंटों के साथ गैर-प्रतिक्रियाशील।

न्यूनतम संदूषण:प्रति मिलियन भागों (पीपीएम) में मापी गई अशुद्धता के स्तर के साथ, यह अवांछित तत्वों के साथ वातावरण को "डोपिंग" करने से रोकता है।

मुख्य कार्य और तकनीकी लाभ

क्वार्ट्ज ससेप्टर सपोर्ट का प्राथमिक कार्य ससेप्टर के ऊर्ध्वाधर और घूर्णी आंदोलन को सुविधाजनक बनाना है - वह प्लेट जो सेमीकंडक्टर वेफर को रखती है।

1. सटीक ऊर्ध्वाधर स्थिति

एक विशिष्ट रिएक्टर में, वेफर सतह और गैस इनलेट के बीच की दूरी फिल्म की एकरूपता निर्धारित करती है। हमारे क्वार्ट्ज शाफ्ट को उप-मिलीमीटर सहनशीलता के लिए मशीनीकृत किया गया है। यह उपकरण की गति नियंत्रण प्रणाली को पूर्ण पुनरावृत्ति के साथ रिसेप्टर को बढ़ाने या कम करने की अनुमति देता है, जिससे यह सुनिश्चित होता है कि उत्पादन में प्रत्येक वेफर समान गैस-प्रवाह गतिशीलता का अनुभव करता है।

2. निर्बाध गति और स्थानांतरण

उच्च-मात्रा विनिर्माण (एचवीएम) में दक्षता वेफर हैंडलिंग की गति पर निर्भर करती है। समर्थन शाफ्ट की शीट-प्रकार की डिज़ाइन और प्रबलित संरचनात्मक पसलियां यह सुनिश्चित करती हैं कि यह भारी ग्रेफाइट का वजन उठा सकती हैसिलिकॉन कार्बाइड (SiC) लेपित सुसेप्टर्सबिना झुके या हिले. यह स्थिरता विभिन्न प्रसंस्करण कक्षों या कार्यस्थानों के बीच नमूनों के तेजी से स्थानांतरण, डाउनटाइम को कम करने के लिए आवश्यक है।

3. अनुकूलित थर्मल इन्सुलेशन

जबकि ससेप्टर गर्म होना चाहिए, नीचे के यांत्रिक घटकों को अक्सर ठंडा रहने की आवश्यकता होती है।क्वार्ट्जप्राकृतिक थर्मल इन्सुलेटर के रूप में कार्य करता है। शाफ्ट की खोखली, ट्यूब जैसी संरचना गर्मी संचालन पथ को कम करती है, रिएक्टर के आधार पर स्थित मोटर और वैक्यूम सील की रक्षा करती है।
