क्वार्ट्ज सपोर्ट रिंग

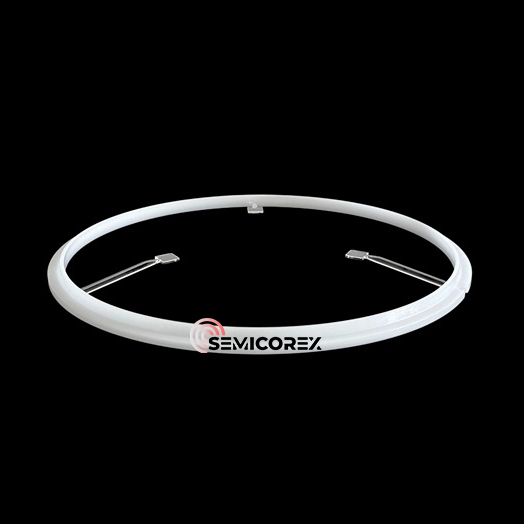

सेमीकोरेक्स 12-इंच क्वार्ट्ज सपोर्ट रिंग को एपिटैक्सियल रिएक्टरों के अंदर लिफ्ट शाफ्ट तंत्र के साथ निर्बाध रूप से काम करने के लिए डिज़ाइन किया गया है। ऑपरेशन के दौरान, जैसे ही लिफ्ट शाफ्ट उतरता है, रिंग पर रणनीतिक रूप से स्थित तीन समर्थन टैब लिफ्ट पिन के साथ जुड़ जाते हैं। ये टैब लिफ्ट पिनों को प्रभावी ढंग से पकड़ते हैं और उनका मार्गदर्शन करते हैं, जिससे वे ऊपर उठते हैं और वेफर को ससेप्टर सतह से धीरे से ऊपर उठाते हैं। यह नियंत्रित उठाने की क्रिया वेफर को रोबोटिक बांह द्वारा सुरक्षित और कुशल हस्तांतरण के लिए तैयार करती है, जिससे यांत्रिक क्षति या गलत संरेखण का जोखिम कम हो जाता है।

क्वार्ट्ज सपोर्ट रिंग में 12-इंच वेफर आयामों से मेल खाने के लिए सावधानीपूर्वक अनुकूलित गोलाकार ज्यामिति की सुविधा है, जो समान समर्थन और संरेखण सुनिश्चित करती है। तीन समर्थन टैब सटीक रूप से स्थित हैं और लिफ्ट पिन के साथ सटीक रूप से बातचीत करने के लिए मशीनीकृत हैं, जो बार-बार चक्रों में लगातार उठाने का प्रदर्शन प्रदान करते हैं। चिकनी सतह की फिनिशिंग कण उत्पादन को कम करती है और स्वच्छता को बढ़ाती है, जो उच्च डिवाइस पैदावार को बनाए रखने के लिए आवश्यक है।

मुख्य विशेषताएं और लाभ

उच्च शुद्धता क्वार्ट्ज सामग्री: संदूषण जोखिमों को कम करता है और अति-स्वच्छ प्रसंस्करण वातावरण का समर्थन करता है।

थर्मल स्थिरता: उच्च तापमान एपिटैक्सियल स्थितियों के तहत संरचनात्मक अखंडता बनाए रखता है।

परिशुद्धता संरेखण: विश्वसनीय रोबोटिक हैंडलिंग के लिए वेफर्स की सटीक स्थिति सुनिश्चित करता है।

अनुकूलित समर्थन टैब डिज़ाइन: नियंत्रित वेफर उठाने के लिए लिफ्ट शाफ्ट और पिन के साथ सुचारू समन्वय सक्षम बनाता है।

कम कण उत्पादन: पॉलिश की गई सतहें कणों के गिरने की संभावना को कम करती हैं, जिससे वेफर की गुणवत्ता सुरक्षित रहती है।

स्थायित्व और दीर्घायु: थर्मल शॉक और रासायनिक संक्षारण के लिए प्रतिरोधी, सेवा जीवन का विस्तार।

अनुप्रयोग परिदृश्य

सिंगल-वेफर एपिटेक्सी सिस्टम में, प्रक्रिया की स्थिरता और उपज को बनाए रखने के लिए सटीक वेफर हैंडलिंग महत्वपूर्ण है। क्वार्ट्ज सपोर्ट रिंग वेफर ट्रांसफर के दौरान एक संक्रमणकालीन समर्थन संरचना के रूप में कार्य करती है। जब लिफ्ट शाफ्ट नीचे आती है, तो सपोर्ट टैब लिफ्ट पिनों को स्थिति में रखते हैं, जिससे वे वेफर को प्रक्रिया की सतह से ऊपर उठा सकते हैं। यह सुनिश्चित करता है कि रोबोटिक भुजा बिना किसी हस्तक्षेप के वेफर तक पहुंच और पुनर्प्राप्त कर सकती है, स्वचालन दक्षता में सुधार कर सकती है और हैंडलिंग त्रुटियों को कम कर सकती है।

गुणवत्ता एवं विश्वसनीयता

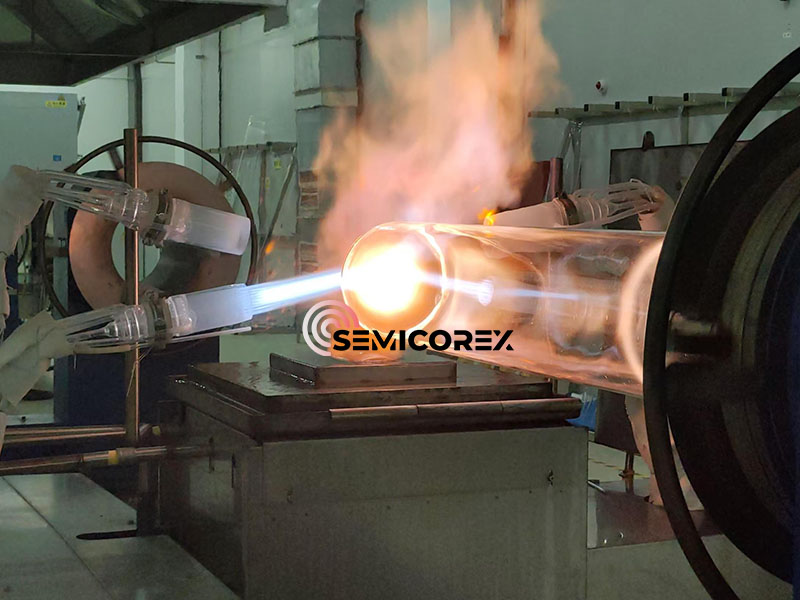

प्रत्येक क्वार्ट्ज सपोर्ट रिंग का निर्माण सख्त गुणवत्ता नियंत्रण मानकों के तहत किया जाता है, जो आयामी सटीकता और सामग्री की शुद्धता सुनिश्चित करता है। उन्नत मशीनिंग और निरीक्षण प्रक्रियाएं यह गारंटी देती हैं कि प्रत्येक घटक आधुनिक अर्धचालक निर्माण सुविधाओं की कठोर आवश्यकताओं को पूरा करता है।

सेमीकोरेक्स क्यों चुनें?

सेमीकोरेक्स उच्च प्रदर्शन प्रदान करने के लिए उन्नत विनिर्माण क्षमताओं के साथ गहरी उद्योग विशेषज्ञता को जोड़ता हैक्वार्ट्ज घटकअर्धचालक अनुप्रयोगों के लिए तैयार किया गया। गुणवत्ता, विश्वसनीयता और ग्राहक-विशिष्ट समाधानों पर मजबूत फोकस के साथ, सेमीकोरेक्स यह सुनिश्चित करता है कि प्रत्येक क्वार्ट्ज सपोर्ट रिंग बेहतर प्रक्रिया स्थिरता और उत्पादन दक्षता में योगदान देती है।

निष्कर्ष

सेमीकोरेक्स 12-इंच क्वार्ट्ज सपोर्ट रिंग एपिटैक्सियल प्रक्रियाओं में सटीक वेफर हैंडलिंग के लिए एक महत्वपूर्ण घटक है। इसके बेहतर सामग्री गुण, सटीक डिज़ाइन और विश्वसनीय प्रदर्शन इसे उच्च उपज, कम संदूषण और कुशल स्वचालन चाहने वाले अर्धचालक निर्माताओं के लिए एक अनिवार्य समाधान बनाते हैं।
