झरझरा एल्युमिना वैक्यूम चक

सेमीकोरेक्स पोरस एलुमिना वैक्यूम चक सबसे अधिक मांग वाले सेमीकंडक्टर निर्माण प्रक्रियाओं में एक समान सक्शन और शून्य-क्षति प्रबंधन सुनिश्चित करने के लिए उन्नत सामग्री विज्ञान का लाभ उठाता है। उच्च-प्रदर्शन वाले सिरेमिक समाधानों के अग्रणी प्रदाता के रूप में, सेमीकोरेक्स इंजीनियरिंग प्रीमियम पोरस एल्यूमिना वैक्यूम चक में माहिर है जो वेफर स्थिरता और परिशुद्धता के लिए उद्योग मानक निर्धारित करता है।*

जांच भेजें

उत्पाद वर्णन

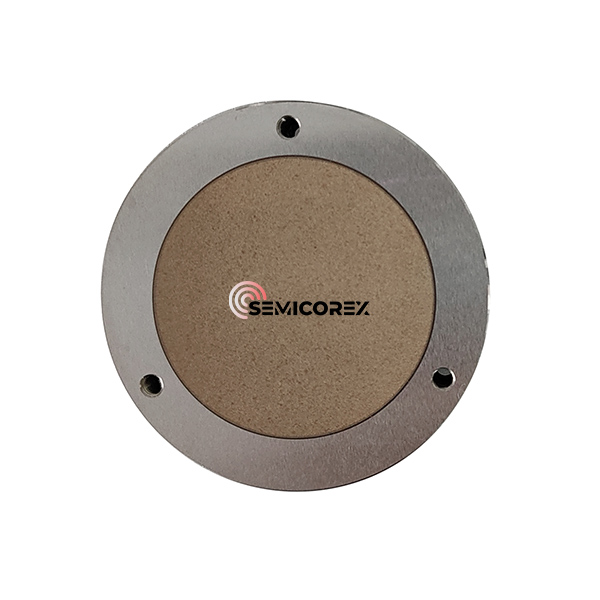

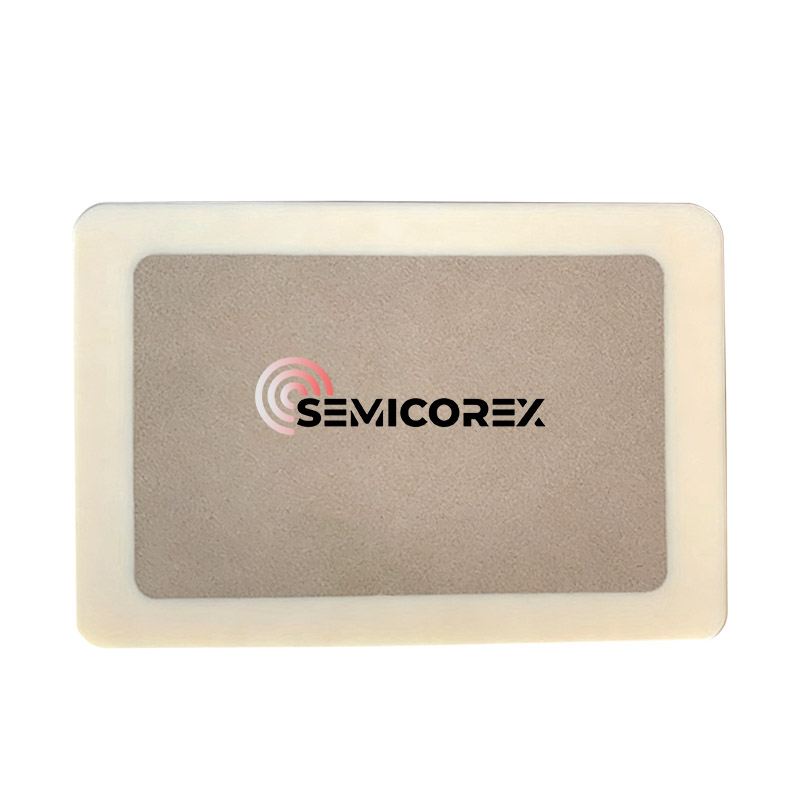

सेमीकोरेक्स पोरस एल्यूमिना वैक्यूम चक वैक्यूम सक्शन सिद्धांत का उपयोग करके उत्पादों को ठीक करने के लिए वाहक मंच है, इसके ट्रांसफर वैक्यूम का हिस्सा आमतौर पर एल्यूमिना पोरस सिरेमिक प्लेट है। झरझरा सिरेमिक प्लेट को आधार में काउंटरसंक छेद में बनाया गया है, इसकी परिधि को आधार से जोड़ा और सील किया गया है, और आधार को घने सिरेमिक या धातु सामग्री द्वारा मशीनीकृत किया गया है। कामकाजी वातावरण में माइनस दबाव के तहत, चक हवा खींचने के लिए सिरेमिक प्लेट के अंदर छिद्रपूर्ण संरचना के माध्यम से वैक्यूम पंप से जुड़ा होता है, जिससे वेफर के नीचे का क्षेत्र एक वैक्यूम क्षेत्र बनाता है जो बाहरी वायुमंडलीय दबाव से बहुत कम होता है। मजबूत दबाव अंतर के प्रभाव में, वेफर चक की सतह से मजबूती से जुड़ा होता है। आमतौर पर, वेफर के नीचे वैक्यूम डिग्री जितनी अधिक होगी, चक और वर्कपीस के बीच आसंजन उतना ही मजबूत होगा, और सोखना बल उतना ही मजबूत होगा।

सेमीकंडक्टर और माइक्रोइलेक्ट्रॉनिक उद्योगों में, परिशुद्धता केवल एक आवश्यकता नहीं है - यह मानक है। पोरस एल्युमिना वैक्यूम चक (जिसे सिरेमिक वैक्यूम चक के रूप में भी जाना जाता है) एक महत्वपूर्ण घटक है जिसे लिथोग्राफी, निरीक्षण और डाइसिंग प्रक्रियाओं के दौरान नाजुक सब्सट्रेट्स के लिए एक समान, गैर-मैरिंग सक्शन प्रदान करने के लिए डिज़ाइन किया गया है।

पोरस एल्यूमिना वैक्यूम चक क्या है?

पारंपरिक धातु चक के विपरीत, जो सक्शन बनाने के लिए मशीनी खांचे का उपयोग करते हैं, एक झरझरा सिरेमिक चक एक विशेष सूक्ष्म छिद्र संरचना का उपयोग करता है। यह वैक्यूम दबाव को वर्कपीस की पूरी सतह पर समान रूप से वितरित करने की अनुमति देता है, जिससे अक्सर ग्रूव्ड डिज़ाइन के साथ दिखाई देने वाले "डिंपल" या विरूपण को रोका जा सकता है।

मुख्य तकनीकी विशिष्टताएँ

इन घटकों के प्रदर्शन को समझने के लिए, हम उच्च शुद्धता वाले Al2O3 के भौतिक गुणों को देखते हैं:

संपत्ति	मूल्य (विशिष्ट)
भौतिक शुद्धता	99% - 99.9% एल्युमिना
रोम छिद्र के आकार का	10μm से 100μm (अनुकूलन योग्य)
सरंध्रता	30% - 50%
समतलता	<2.0μm
कठोरता (एचवी)	> 1500

पारंपरिक सामग्रियों की तुलना में झरझरा एल्युमिना क्यों चुनें?

1. सुपीरियर समतलता और एकरूपता

सूक्ष्म छिद्र संरचना यह सुनिश्चित करती है कि संपर्क क्षेत्र के 100% पर वैक्यूम बल लागू हो। उद्योग के आंकड़ों के अनुसार, पारंपरिक ग्रूव्ड स्टेनलेस स्टील चक की तुलना में समान सक्शन वेफर तनाव को 40% तक कम कर देता है।

2. उच्च तापीय स्थिरता

एल्यूमिना सिरेमिक में थर्मल विस्तार (सीटीई) का कम गुणांक होता है। उच्च तापमान प्रसंस्करण या लेजर-आधारित निरीक्षण में, चक अपने आयामों को बनाए रखता है, यह सुनिश्चित करता है कि फोकस की गहराई स्थिर रहे।

3. ईएसडी और संदूषण नियंत्रण

उच्च शुद्धता वाला एल्यूमिना रासायनिक रूप से निष्क्रिय है और स्वाभाविक रूप से संक्षारण प्रतिरोधी है। इसके अलावा, इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) को रोकने के लिए विशेष "ब्लैक एल्यूमिना" या एंटी-स्टैटिक कोटिंग्स लागू की जा सकती हैं, जो कुछ वातावरणों में सेमीकंडक्टर उपज हानि के लगभग 25% के लिए जिम्मेदार है।

हाई-टेक विनिर्माण में प्राथमिक अनुप्रयोग

सेमीकंडक्टर वेफर प्रसंस्करण

प्राथमिक उपयोग का मामला फोटोलिथोग्राफी और वेफर प्रोबिंग में है। अत्यधिक समतलता (<2μm) यह सुनिश्चित करती है कि वेफर उन्नत ऑप्टिकल सिस्टम के संकीर्ण गहराई वाले क्षेत्र के भीतर रहे।

पतली-फिल्म सौर सेल उत्पादन

लचीले या बेहद पतले सबस्ट्रेट्स के लिए, पारंपरिक वैक्यूम चैनल शारीरिक क्षति का कारण बन सकते हैं। झरझरा सिरेमिक की "सांस लेने योग्य" सतह एक कोमल वायु कुशन या सक्शन प्लेट के रूप में कार्य करती है, जो नाजुक परतों की रक्षा करती है।

ऑप्टिकल लेंस पीसना

सटीक पीसने के दौरान लेंस को पकड़ने के लिए छिद्रपूर्ण एल्यूमिना का उपयोग किया जाता है, जहां किसी भी कंपन या असमान दबाव के परिणामस्वरूप ऑप्टिकल विपथन हो सकता है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: आप पोरस एल्युमिना वैक्यूम चक को कैसे साफ करते हैं?

उत्तर: सक्शन बनाए रखने के लिए सफाई महत्वपूर्ण है। हम विआयनीकृत पानी या विशेष सॉल्वैंट्स में अल्ट्रासोनिक सफाई का उपयोग करने की सलाह देते हैं। क्योंकि एल्यूमिना रासायनिक रूप से स्थिर है, यह अधिकांश एसिड या क्षारीय क्लीनर का सामना कर सकता है। सुनिश्चित करें कि छिद्रों से नमी हटाने के लिए चक को सूखा बेक किया गया है।

Q2: क्या छिद्र का आकार विशिष्ट सबस्ट्रेट्स के लिए अनुकूलित किया जा सकता है?

उत्तर: हाँ. छोटे छिद्र (लगभग 10μm - 20μm) "प्रिंट-थ्रू" को रोकने के लिए अल्ट्रा-पतली फिल्मों के लिए बेहतर होते हैं, जबकि बड़े छिद्र भारी या अधिक छिद्रपूर्ण वर्कपीस के लिए उच्च वायु प्रवाह प्रदान करते हैं।

Q3: अधिकतम ऑपरेटिंग तापमान क्या है?

उत्तर: जबकि सिरेमिक स्वयं 1500 ℃ से अधिक तापमान का सामना कर सकता है, वैक्यूम चक असेंबली (सील और हाउसिंग सहित) को आमतौर पर बॉन्डिंग विधि के आधार पर 250 ℃ से 400 ℃ तक रेट किया जाता है।
