तीन मुख्यधारा फोकस रिंगों की तुलना

फोकस रिंग सटीक कुंडलाकार भाग होते हैं जो आमतौर पर प्लाज्मा नक़्क़ाशी उपकरण के वेफर चक के आसपास स्थापित होते हैं और नक़्क़ाशी प्रक्रिया के दौरान सीधे उच्च-ऊर्जा प्लाज्मा के संपर्क में आते हैं। उनका मुख्य कार्य संपूर्ण वेफर सतह पर एकसमान नक़्क़ाशी परिणाम सुनिश्चित करने के लिए बलि भागों के रूप में कार्य करना है। किनारे के प्रभाव के कारण, विद्युत क्षेत्र वेफर किनारों पर तेजी से विकृत और विचलन करते हैं, जिससे प्लाज्मा घनत्व और ऊर्जा वेफर केंद्र के साथ काफी असंगत हो जाती है, जिससे नक़्क़ाशी की एकरूपता बर्बाद हो जाती है। फोकस रिंग नीचे सूचीबद्ध तीन मुख्य तंत्रों के माध्यम से इस समस्या का समाधान करती हैं:

1. विद्युत क्षेत्र अनुकूलन

वेफर के चारों ओर रखे गए फोकस रिंग, वेफर की भौतिक और विद्युत सीमाओं को ऊपर उठाने के लिए एक विद्युत क्षेत्र बफर रैंप के रूप में कार्य करते हैं। यह सेटिंग वेफर किनारे पर प्लाज्मा शीथ को समतल करती है, आयनों को इष्टतम कोणों पर वेफर सतह पर बमबारी करने के लिए निर्देशित करती है, जिससे वेफर किनारे और केंद्र के बीच लगातार नक़्क़ाशी सटीकता सुनिश्चित होती है।

2. कोर घटक संरक्षण तंत्र

नक़्क़ाशी प्रणाली में बलि भागों के रूप में, फोकस रिंग उच्च-ऊर्जा प्लाज्मा की सीधी बमबारी को सहन करते हैं। वे इलेक्ट्रोस्टैटिक चक जैसे महंगे घटकों को क्षति से बचा सकते हैं, जो घटकों की दीर्घायु को बढ़ाता है और उनके रखरखाव के खर्च को कम करता है।

3. थर्मल और इलेक्ट्रिकल मिलान रखरखाव

कुछ फोकस रिंग समान ताप वितरण प्राप्त करने या अनुरूप विद्युत चालकता के साथ वेफर के साथ एक अच्छी तरह से मेल खाने वाले विद्युत क्षेत्र बनाने की सुविधा प्रदान कर सकते हैं, इस प्रकार उच्च परिशुद्धता नक़्क़ाशी के लिए एक अत्यंत स्थिर प्रसंस्करण वातावरण बना सकते हैं।

तीन व्यापक रूप से प्रयुक्त फोकस रिंग सामग्रियों की तुलना

फोकस रिंग के निर्माण के लिए क्वार्ट्ज, सिलिकॉन और सिलिकॉन कार्बाइड तीन प्रमुख सामग्रियां हैं। नीचे उनकी संबंधित शक्तियों, कमियों और विशिष्ट अनुप्रयोगों का विस्तृत विवरण दिया गया है।

1. क्वार्ट्ज फोकस रिंग (पारंपरिक विकल्प)

ए. फायदे और कमियां

क्वार्ट्ज़ फ़ोकस रिंगकम परिचालन लागत, उच्च-आवृत्ति क्षेत्रों में स्थिर व्यवहार और बेहतर ढांकता हुआ इन्सुलेशन प्रदर्शित करता है। फिर भी, उनकी सीमाओं को नजरअंदाज नहीं किया जा सकता। क्वार्ट्ज में कम यांत्रिक कठोरता होती है, इसलिए क्वार्ट्ज फोकस रिंग उच्च तापमान की स्थिति में विरूपण का खतरा होता है। फ्लोरीन-आधारित प्लाज्मा के संपर्क में आने पर वे अत्यधिक उच्च संक्षारण दर के साथ आयन स्पटरिंग के प्रति खराब प्रतिरोध प्रदान करते हैं, जिससे उत्पादन प्रक्रियाओं में संदूषण का खतरा हो सकता है।

बी. उपयुक्त परिदृश्य

ये रिंग्स 28nm और उससे ऊपर के मध्य-से-निम्न-अंत प्रक्रियाओं का समर्थन करने वाले गैर-उच्च-बमबारी RIE एचर के लिए काम करते हैं। वे उन्नत नोड्स के लिए सख्त कम-संदूषण और लंबे जीवनकाल की आवश्यकताओं को पूरा नहीं कर सकते हैं।

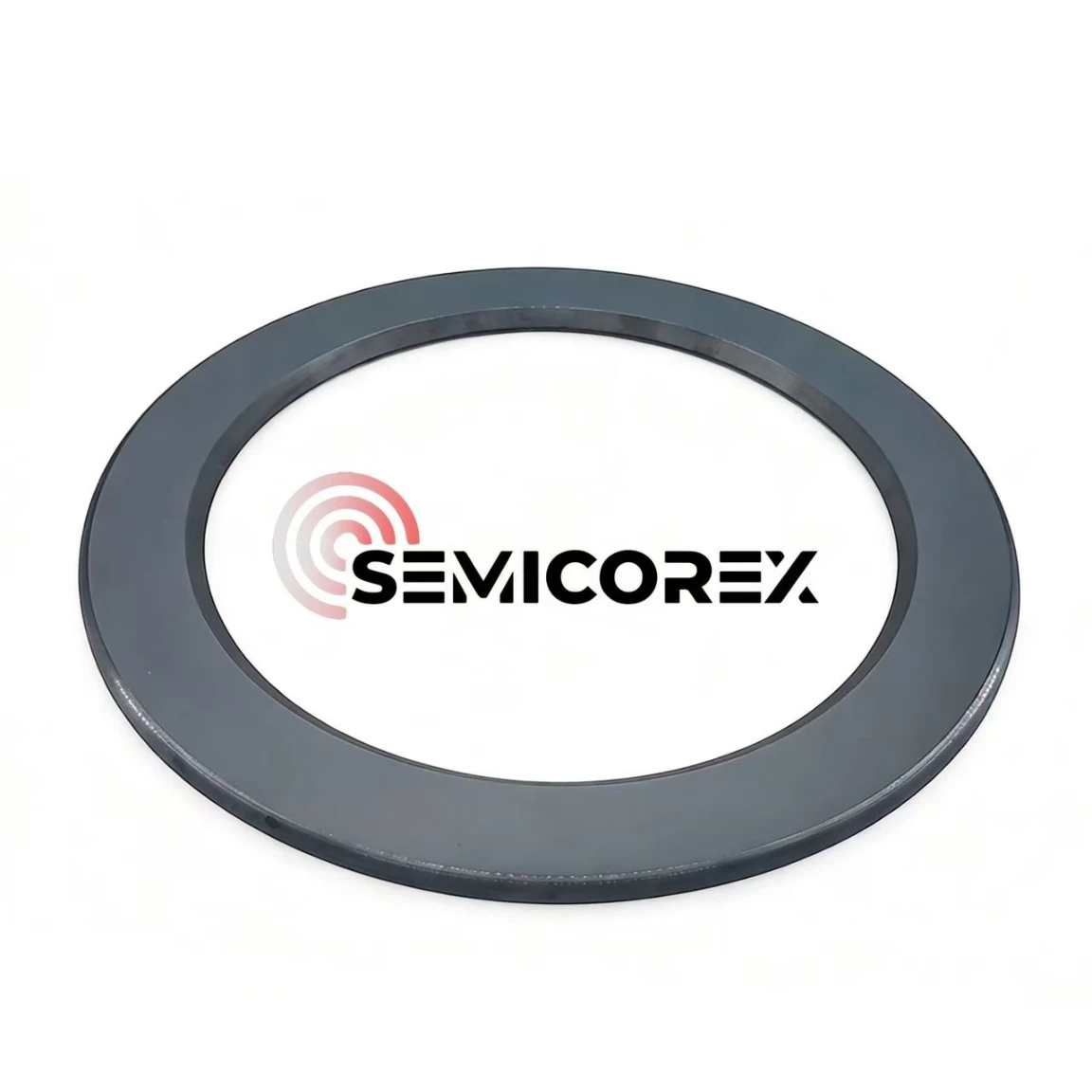

2. सिलिकॉन फोकस रिंग

ए. फायदे और कमियां

सिलिकॉन फोकस रिंगसिलिकॉन वेफर्स के समान सामग्री से बने होते हैं, जो अच्छी तरह से मेल खाने वाले थर्मल विस्तार गुणांक और विद्युत गुण प्रदान करते हैं। वे 1600°C तक तापमान सहन करते हैं और प्लाज्मा वितरण को समान बनाए रखने में मदद करते हैं। फिर भी, सिलिकॉन फ्लोरीन प्लाज्मा नक़्क़ाशी के खिलाफ खराब प्रदर्शन करता है। यह आसानी से अस्थिर SiF₄ उत्पन्न करता है, जल्दी खराब हो जाता है और लगातार प्रक्रिया बहाव और अनियोजित डाउनटाइम को ट्रिगर करता है। बार-बार प्रतिस्थापन की आवश्यकता होती है - मोनोक्रिस्टलाइन सिलिकॉन रिंगों को आमतौर पर हर 10 से 12 दिनों में बदलने की आवश्यकता होती है।

बी. उपयुक्त परिदृश्य

सिलिकॉन रिंग एक समय सेमीकंडक्टर नक़्क़ाशी लाइनों में मानक थे, फिर भी धीरे-धीरे इन्हें SiC वेरिएंट द्वारा प्रतिस्थापित किया जा रहा है। वे लागत-संवेदनशील विरासत मध्य-से-निम्न-अंत विनिर्माण प्रक्रियाओं के लिए उपयोग में रहते हैं।

3. सिलिकॉन कार्बाइड फोकस रिंग (प्रीमियम उच्च प्रदर्शन विकल्प)

ए. फायदे और कमियां

सिलिकॉन कार्बाइड फोकस रिंग9.5 की मोह्स कठोरता का दावा करता है और 1400 डिग्री सेल्सियस पर भी 500 से 600 एमपीए की लचीली ताकत बनाए रखता है। इस बीच, उनका थर्मल विस्तार गुणांक सिलिकॉन वेफर्स से अच्छी तरह मेल खाता है, जो तेजी से थर्मल साइक्लिंग का सामना करने के लिए उत्कृष्ट थर्मल शॉक प्रतिरोध प्रदान करता है, वेफर किनारों पर ईच एकरूपता को महत्वपूर्ण रूप से अनुकूलित करता है। सबसे महत्वपूर्ण बात यह है कि SiC Ar, F, Cl और अन्य प्लाज़्मा रसायन विज्ञान के खिलाफ असाधारण संक्षारण प्रतिरोध का दावा करता है। फ्लोरीन प्लाज्मा में इसकी नक़्क़ाशी दर लगभग शून्य है। सिलिकॉन कार्बाइड फोकस रिंग सिलिकॉन संस्करणों की तुलना में 2-3 गुना अधिक सेवा जीवन प्रदान करते हैं, जो समग्र उपकरण दक्षता को काफी बढ़ाता है। सीवीडी-विकसित उच्च शुद्धता वाला सिलिकॉन कार्बाइड 99.9995% से ऊपर शुद्धता के स्तर तक पहुंचता है, जिससे कण और मौलिक संदूषण का जोखिम काफी हद तक कम हो जाता है।

हालाँकि, सिलिकॉन कार्बाइड फोकस रिंग कमियों के बिना नहीं हैं। सिलिकॉन कार्बाइड की अत्यधिक कठोरता को देखते हुए, सिलिकॉन कार्बाइड फोकस रिंग के निर्माण के लिए हीरे काटने के उपकरण की आवश्यकता होती है। और उनकी जटिल, लंबी मशीनिंग प्रक्रियाएं इसकी प्रारंभिक खरीद लागत को काफी बढ़ा देती हैं।

बी. उपयुक्त परिदृश्य

सिलिकॉन कार्बाइड फोकस रिंग उन्नत विनिर्माण प्रक्रियाओं के लिए इष्टतम विकल्प के रूप में काम करते हैं, जिसमें उप-14एनएम लॉजिक चिप्स और 3डी नंद डिवाइस शामिल हैं, और सिलिकॉन कार्बाइड पावर डिवाइस निर्माण के लिए शीर्ष सामग्री चयन के रूप में खड़े हैं।
