सिलिकॉन कार्बाइड वेफर नावें कितनी महत्वपूर्ण हैं?

सेमीकंडक्टर निर्माण में, फोटोलिथोग्राफी और नक़्क़ाशी जैसे मुख्य प्रक्रिया उपकरण के अलावा, एक अन्य प्रकार का मौलिक घटक प्रक्रिया स्थिरता में महत्वपूर्ण भूमिका निभाता है:वेफर नाव.

विशेष रूप से हाल के वर्षों में, उच्च तापमान प्रक्रियाओं और तीसरी पीढ़ी के अर्धचालकों के विकास के साथ, सिलिकॉन कार्बाइड से बनी सिलिकॉन कार्बाइड वेफर नावें चुपचाप उद्योग मानक बन रही हैं।

तो, यह प्रतीत होता है कि महत्वहीन घटक अर्धचालक निर्माण में क्या भूमिका निभाता है?

01 वेफर नाव के बुनियादी कार्य

वेफर बोट एक प्रक्रिया वाहक है जिसका उपयोग वेफर्स को रखने के लिए किया जाता है, जिसका उपयोग मुख्य रूप से उच्च तापमान प्रसंस्करण उपकरण में किया जाता है।

सेमीकंडक्टर निर्माण प्रक्रिया में, वेफर्स कई थर्मल प्रसंस्करण चरणों से गुजरते हैं, जैसे प्रसार, ऑक्सीकरण, एनीलिंग और रासायनिक वाष्प जमाव (सीवीडी)। इन प्रक्रियाओं के दौरान, वेफर्स को आम तौर पर भट्टी ट्यूब उपकरण में बैच-प्रोसेस किया जाता है, और वेफर नाव निम्नलिखित कार्य करती है:

- एकाधिक वेफर्स का समर्थन करना और एक स्थिर अंतर बनाए रखना

- उच्च तापमान वाले वातावरण में वेफर्स की स्थितिगत स्थिरता सुनिश्चित करना

- उपकरण के साथ मिलकर एकसमान गैस प्रवाह सुनिश्चित करना

वेफर नाव की संरचना और सामग्री गुण सीधे थर्मल क्षेत्र वितरण और प्रक्रिया स्थिरता को प्रभावित करते हैं।

02 सिलिकॉन कार्बाइड नावों की संरचनात्मक विशेषताएं

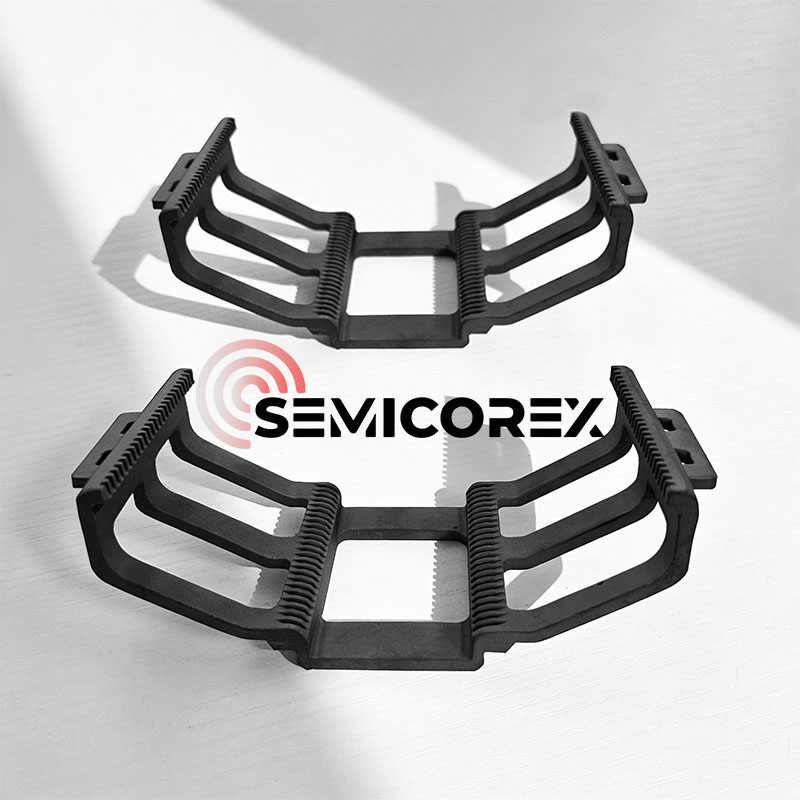

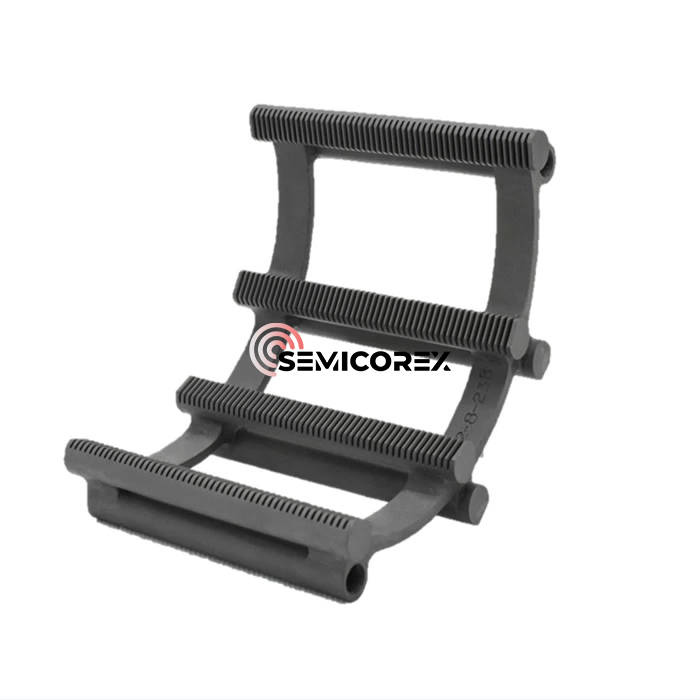

सिलिकॉन कार्बाइड नावेंआम तौर पर उच्च संरचनात्मक स्थिरता प्रदान करने वाले फ़्रेम डिज़ाइन का उपयोग किया जाता है। विशिष्ट विशेषताओं में शामिल हैं:

- सटीक वेफर स्थिति के लिए मल्टी-लेयर स्लॉट संरचना

- वेफर्स के बीच आसान गैस प्रवाह के लिए खुला डिज़ाइन

- उच्च तापमान पर विरूपण जोखिम को कम करने के लिए उच्च कठोरता वाला फ्रेम

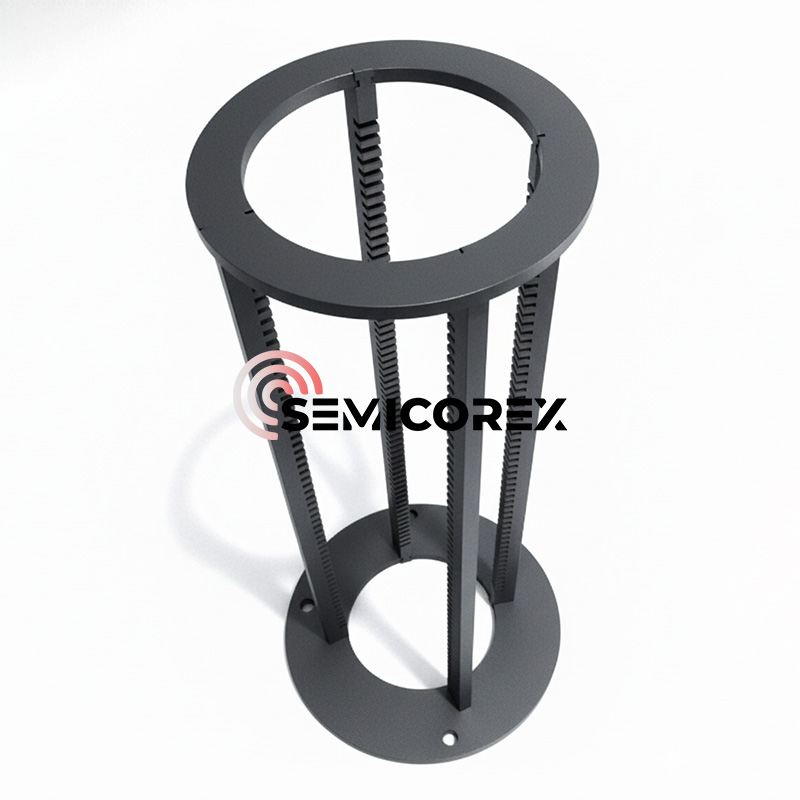

उपकरण के प्रकार के आधार पर, नावों को ऊर्ध्वाधर या क्षैतिज संरचनाओं के रूप में डिज़ाइन किया जा सकता है और विभिन्न वेफर आकार (जैसे, 6-इंच, 8-इंच, 12-इंच) का समर्थन कर सकते हैं।

03 सामग्री चयन: क्योंसिलिकन कार्बाइड?

जैसे-जैसे सेमीकंडक्टर प्रक्रियाएं उच्च तापमान और उच्च स्वच्छता की ओर विकसित होती हैं, क्वार्ट्ज और एल्यूमिना जैसी पारंपरिक सामग्रियां तेजी से अपर्याप्त होती जा रही हैं। इसके विपरीत, सिलिकॉन कार्बाइड कई प्रदर्शन आयामों में लाभ प्रदान करता है।

1. उच्च तापमान प्रतिरोध: सिलिकॉन कार्बाइड लगभग 1200℃ से 1400℃ के तापमान रेंज में अच्छी संरचनात्मक स्थिरता प्रदर्शित करता है। कुछ उच्च शुद्धता या विशेष प्रक्रिया स्थितियों के तहत, इसका उपयोग उच्च तापमान वाले वातावरण में भी किया जा सकता है। यह उच्च तापमान पर धातु सामग्री के समान पिघलने या महत्वपूर्ण नरम होने की घटना प्रदर्शित नहीं करता है।

2. उच्च तापीय चालकता: सिलिकॉन कार्बाइड में उच्च तापीय चालकता होती है, जो वेफर्स के बीच तापमान के अंतर को कम करने में मदद करती है, जिससे प्रक्रिया की स्थिरता में सुधार होता है।

3. थर्मल विस्तार का कम गुणांक: सिलिकॉन कार्बाइड में थर्मल विस्तार का कम गुणांक होता है, जो हीटिंग और शीतलन प्रक्रियाओं के दौरान वेफर्स पर थर्मल तनाव के प्रभाव को कम करता है।

4. रासायनिक स्थिरता: सिलिकॉन कार्बाइड विभिन्न वायुमंडलों में अच्छी रासायनिक स्थिरता प्रदर्शित करता है, जिसमें ऑक्सीकरण और कम करने वाले वातावरण शामिल हैं। हालाँकि, यह अभी भी उच्च तापमान वाले ऑक्सीजन वातावरण में धीमी ऑक्सीकरण प्रतिक्रिया से गुजरेगा, जिससे एक सिलिकॉन डाइऑक्साइड सुरक्षात्मक परत बनेगी।

5. सामग्री की शुद्धता और संदूषण नियंत्रण: सेमीकंडक्टर-ग्रेड सिलिकॉन कार्बाइड में आमतौर पर वेफर सतह पर संदूषण के जोखिम को कम करने के लिए अशुद्धता सामग्री को सख्ती से नियंत्रित किया जाता है। विभिन्न प्रक्रिया ग्रेडों में प्रयुक्त सामग्रियों के बीच महत्वपूर्ण अंतर हैं।

04 आवेदन क्षेत्र

सिलिकॉन कार्बाइड नावें वर्तमान में कई क्षेत्रों में व्यापक रूप से उपयोग की जाती हैं, जिनमें शामिल हैं:

- एकीकृत सर्किट विनिर्माण में थर्मल प्रसंस्करण

- पावर सेमीकंडक्टर डिवाइस निर्माण (उदाहरण के लिए, SiC डिवाइस)

- फोटोवोल्टिक सिलिकॉन वेफर्स का उच्च तापमान प्रसंस्करण

- सेमीकंडक्टर सामग्री और प्रक्रिया अनुसंधान और विकास

उच्च तापमान, मजबूत संक्षारण, या उच्च सफाई की आवश्यकता वाले परिदृश्यों में इसके फायदे और भी अधिक स्पष्ट हैं।

सेमीकोरेक्स ऑफरSiC वेफ़र नावें, भट्ठी ट्यूब, ब्रैकट चप्पू, आदि उच्च तापमान भट्टियों में। यदि आपके पास कोई पूछताछ है या अतिरिक्त विवरण की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
