कार्बन आधारित थर्मल फील्ड सिस्टम

● 2026-07-02 ● - ● मुझे संदेश दे देना

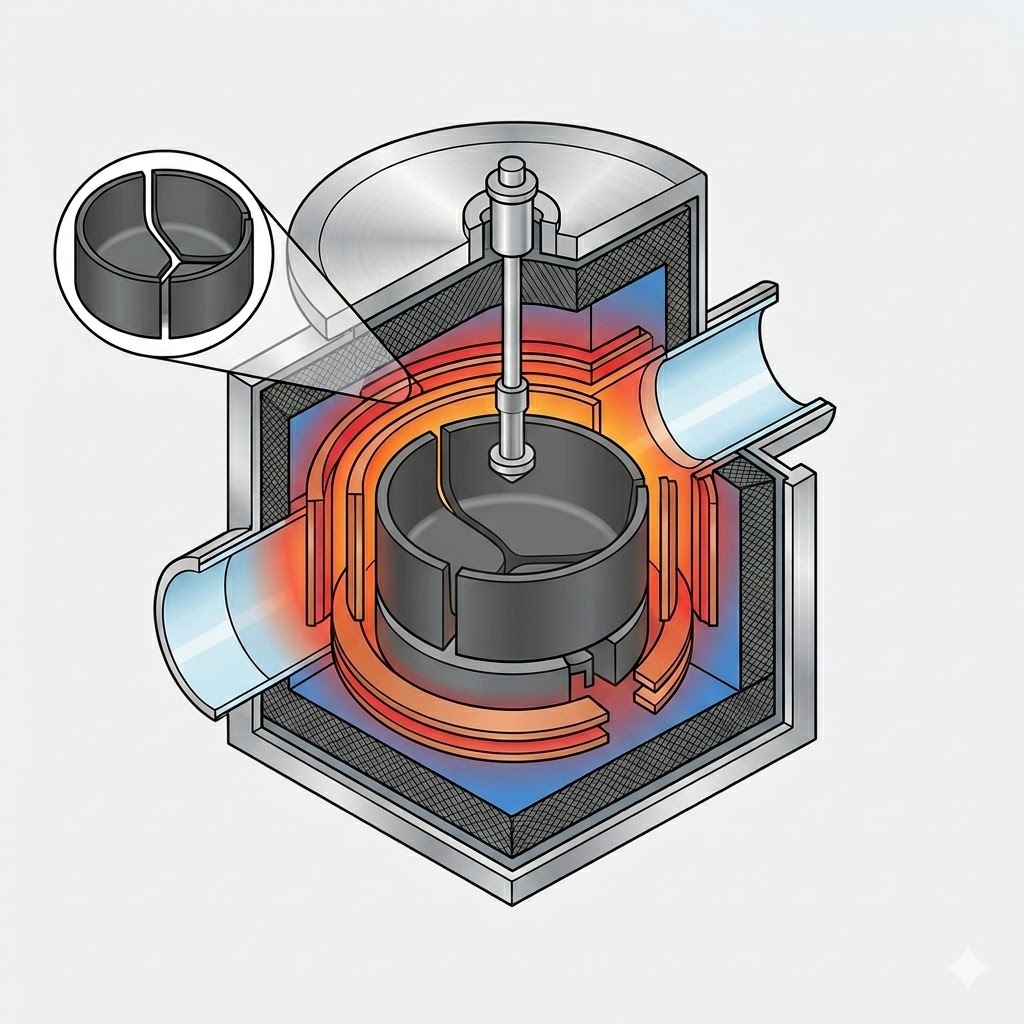

1. कार्बन-आधारित थर्मल फील्ड की भूमिका इन्सुलेशन घटकों से प्रोसेस विंडो रेगुलेटर तक विकसित हुई है

कार्बन-आधारित थर्मल क्षेत्र का मूल्य पारंपरिक थर्मल इन्सुलेशन से कहीं आगे तक फैला हुआ है। आधुनिक क्रिस्टल विकास प्रणालियों में, यह एक व्यापक प्रक्रिया नियंत्रण मंच के रूप में कार्य करता है जो सीधे क्रिस्टल गुणवत्ता, उत्पादकता और परिचालन लागत को प्रभावित करता है। इसके मुख्य कार्यों को चार स्तरों में संक्षेपित किया जा सकता है:

कार्यात्मक स्तर	बेसिक कार्यक्रम	मुख्य निष्पादन संकेतक

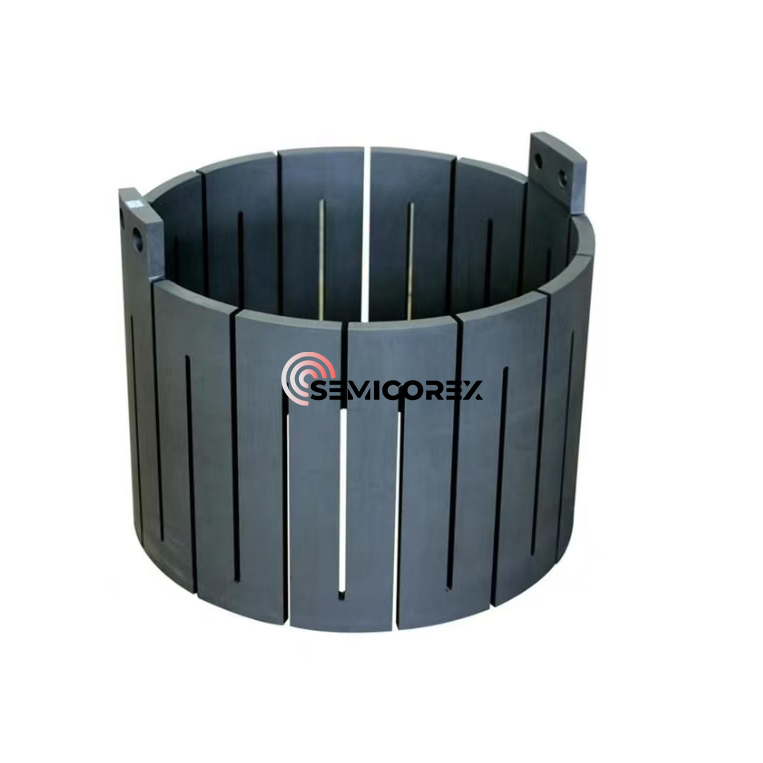

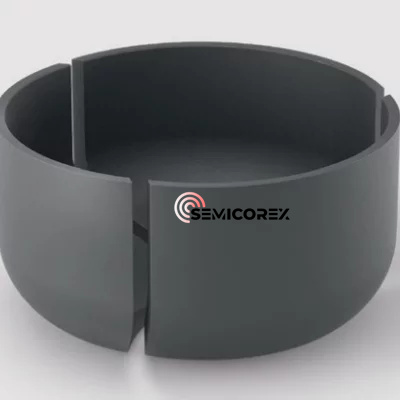

संरचनात्मक समर्थन	समर्थनक्वार्ट्ज क्रूसिबल, हीटर, हीट शील्ड, औरinsuलेशन सिलेंडरबड़े पैमाने पर तापीय क्षेत्र प्रणालियों की यांत्रिक स्थिरता सुनिश्चित करने के लिए।	भट्ठी का आकार, थर्मल क्षेत्र आयाम, क्रूसिबल आकार और चार्जिंग क्षमता
ऊष्मा वितरण	विकिरण, चालन और संवहन मार्गों को नियंत्रित करता है, पिघल और क्रिस्टल विकास इंटरफ़ेस के बीच थर्मल संतुलन को नियंत्रित करता है।	तापमान प्रवणता, इंटरफ़ेस आकार, खींचने की दर और ऊर्जा खपत
गैस प्रवाह प्रबंधन	आर्गन प्रवाह का मार्गदर्शन करता है और, SiC PVT प्रणालियों में, SiO और CO जैसी अस्थिर प्रजातियों को हटाते हुए वाष्प-चरण सामग्री परिवहन करता है।	प्रवाह क्षेत्र विशेषताएँ, ऑक्सीजन और कार्बन अशुद्धता स्तर, जमा गठन, और थर्मल क्षेत्र जीवनकाल
गुणवत्ता नियंत्रण	ऑक्सीजन सांद्रता, कार्बन सांद्रता, प्रतिरोधकता एकरूपता, अव्यवस्था घनत्व, तनाव वितरण और क्रिस्टल संरचना स्थिरता को प्रभावित करता है।	एन-प्रकार सिलिकॉन संगतता, SiC पॉलीटाइप नियंत्रण, और दोष प्रबंधन

सार्वजनिक रूप से उपलब्ध उपकरण विनिर्देशों से संकेत मिलता है कि फोटोवोल्टिक Czochralski (CZ) क्रिस्टल विकास तकनीक बड़ी भट्टियों, बड़े तापीय क्षेत्रों, बढ़ी हुई चार्जिंग क्षमता, बुद्धिमान क्रिस्टल खींचने और उन्नत कम-ऑक्सीजन नियंत्रण की विशेषता वाले एक नए चरण में प्रवेश कर चुकी है।

प्रकाशित विशिष्टताओं के अनुसार, कुछ उन्नत क्रिस्टल ग्रोथ सिस्टम में मुख्य कक्ष का आकार Φ1700 × 2100 मिमी होता है और यह 42 इंच व्यास तक के तापीय क्षेत्रों का समर्थन करता है। संगत क्रूसिबल आकार में 33, 37, 40 और 42 इंच शामिल हैं, जो क्रमशः लगभग 700 किलोग्राम, 1000 किलोग्राम, 1200 किलोग्राम और 1300 किलोग्राम की चार्जिंग क्षमता के अनुरूप हैं।

इसके अलावा, ये प्रणालियाँ परिचालन दक्षता में महत्वपूर्ण सुधार प्रदर्शित करती हैं, जिनमें शामिल हैं:

· लगातार-व्यास वृद्धि बिजली की खपत 42 किलोवाट जितनी कम

· ठंडे पानी की खपत कम से कम 20 m³/h

· दैनिक क्रिस्टल उत्पादन 200 किलोग्राम से अधिक

· सतत Czochralski (CCz) प्रौद्योगिकी और चुंबकीय क्षेत्र-सहायता प्राप्त क्रिस्टल विकास विन्यास के साथ संगतता

इन विकासों से संकेत मिलता है कि क्रिस्टल गुणवत्ता, उत्पादन दक्षता और समग्र विनिर्माण लागत निर्धारित करने में थर्मल फील्ड डिज़ाइन एक महत्वपूर्ण कारक बन गया है।

2. भट्ठी के आयाम

2.1 फोटोवोल्टिक सीजेड सिंगल क्रिस्टल ग्रोथ फर्नेस

सीजेड क्रिस्टल ग्रोथ भट्टियों की स्केलिंग में भट्टी के आयामों को बढ़ाने से कहीं अधिक शामिल है। सफल बड़े पैमाने पर भट्टी डिजाइन के लिए निम्नलिखित मापदंडों के समन्वित अनुकूलन की आवश्यकता होती है:

· मुख्य कक्ष व्यास

· सहायक कक्ष की ऊंचाई

· गला खोलने का आयाम

· क्रूसिबल आकार

· हीट शील्ड क्लीयरेंस

· फ़ीडिंग इंटरफ़ेस

· वैक्यूम और निकास मार्ग

बड़े पैमाने पर भट्ठी डिजाइन के पीछे विशिष्ट इंजीनियरिंग तर्क को नीचे संक्षेप में प्रस्तुत किया गया है:

पैरामीटर	इंजीनियरिंग महत्व	थर्मल फील्ड प्रदर्शन पर प्रभाव
मुख्य चैम्बर व्यास	अधिकतम तापीय क्षेत्र व्यास, इन्सुलेशन मोटाई और हीटर आयाम निर्धारित करता है।	बड़े कक्ष थर्मल जड़त्व को बढ़ाते हैं, जिसके परिणामस्वरूप तापमान प्रतिक्रिया धीमी हो जाती है।
गला खोलने का आकार	क्रिस्टल रॉड्स, हीट शील्ड्स, गाइड सिलेंडर और ऊपरी शाफ्ट असेंबली के स्वीकार्य आयाम निर्धारित करता है।	अत्यधिक छोटा गला थर्मल क्षेत्र और प्रवाह-मार्गदर्शक संरचना डिजाइन लचीलेपन को सीमित करता है।
सहायक कक्ष की ऊँचाई	क्रिस्टल की लंबाई क्षमता, शीतलन स्थान और क्रिस्टल निष्कर्षण चक्र समय निर्धारित करता है।	अधिक ऊँचाई लंबे क्रिस्टल विकास और उच्च उत्पादन क्षमता का समर्थन करती है।
क्रूसिबल व्यास	प्रारंभिक चार्जिंग क्षमता, पिघलने की गहराई और ऑक्सीजन विघटन क्षेत्र निर्धारित करता है।	बड़े क्रूसिबल उत्पादकता बढ़ाते हैं लेकिन ऑक्सीजन नियंत्रण को अधिक चुनौतीपूर्ण बनाते हैं।
बाहरी फीडिंग इंटरफ़ेस	OCz, CCz, या एकाधिक रिचार्ज संचालन सक्षम करता है।	उत्पादन चक्र को बढ़ाता है और उत्पादन बढ़ाता है, लेकिन अशुद्धता संचय जोखिम भी बढ़ाता है।

दो अलग-अलग चार्जिंग मेट्रिक्स को अलग किया जाना चाहिए:

प्रारंभिक चार्ज क्षमता

यह एक समय में क्रूसिबल में लोड किए गए कच्चे माल की मात्रा को संदर्भित करता है और सीधे क्रूसिबल आकार द्वारा निर्धारित किया जाता है। सार्वजनिक रूप से उपलब्ध उपकरण विनिर्देश आमतौर पर 700 किलोग्राम से 1300 किलोग्राम तक की क्षमता दर्शाते हैं।

प्रति फर्नेस अभियान कुल चार्ज क्षमता

इसमें संपूर्ण उत्पादन संचालन के दौरान कई रिचार्ज चक्र या निरंतर फीडिंग ऑपरेशन शामिल हैं। परिणामस्वरूप, भट्ठी अभियान के दौरान संसाधित की गई कुल सामग्री प्रारंभिक शुल्क से काफी अधिक हो सकती है।

उदाहरण के लिए, सार्वजनिक प्रॉस्पेक्टस दस्तावेजों में बताई गई उद्योग तुलनाओं से संकेत मिलता है कि:

· 32 इंच का थर्मल क्षेत्र प्रति भट्टी अभियान 3000 किलोग्राम तक सामग्री संसाधित कर सकता है।

· 36 इंच का थर्मल क्षेत्र प्रति भट्टी अभियान 3500 किलोग्राम तक सामग्री संसाधित कर सकता है।

ये मान क्रूसिबल की एक बार की लोडिंग क्षमता के बजाय पूरे परिचालन चक्र के दौरान कुल उत्पादन का प्रतिनिधित्व करते हैं।

2.2 SiC PVT क्रिस्टल ग्रोथ फर्नेस

सिलिकॉन कार्बाइड (SiC) PVT क्रिस्टल ग्रोथ फर्नेस को स्केल करना पारंपरिक सिलिकॉन CZ सिस्टम को बड़ा करने की तुलना में काफी अधिक चुनौतीपूर्ण है।

Czochralski प्रक्रिया के विपरीत, SiC क्रिस्टल पिघले हुए चरण से नहीं उगाए जाते हैं। इसके बजाय, भौतिक वाष्प परिवहन (पीवीटी) अत्यधिक उच्च तापमान पर SiC स्रोत पाउडर के उर्ध्वपातन पर निर्भर करता है। उत्पन्न वाष्प प्रजातियों को एक अक्षीय तापमान प्रवणता के साथ ले जाया जाता है और बाद में अपेक्षाकृत ठंडे SiC बीज क्रिस्टल पर क्रिस्टलीकृत किया जाता है।

रॉयल सोसाइटी ऑफ केमिस्ट्री (आरएससी, 2026) द्वारा 150 मिमी SiC PVT क्रिस्टल ग्रोथ पर प्रकाशित एक अध्ययन में थर्मल सिस्टम को पांच प्राथमिक घटकों से युक्त बताया गया है:

· थर्मल इन्सुलेशन लगा

· ग्रेफाइट क्रूसिबल

· SiC बीज क्रिस्टल

· SiC स्रोत सामग्री

· प्रतिरोध हीटर

क्रिस्टल के विकास के दौरान, स्रोत पाउडर उच्च तापमान के तहत उर्ध्वपातित होता है, जिससे वाष्प-चरण प्रजातियां उत्पन्न होती हैं जो एकल क्रिस्टल बनाने के लिए कम तापमान वाले बीज क्रिस्टल पर जमा होने से पहले तापमान ढाल के तहत ऊपर की ओर पलायन करती हैं।

नतीजतन, SiC PVT भट्टी का आकार बढ़ाना केवल उच्च तापमान प्राप्त करने का मामला नहीं है। प्राथमिक इंजीनियरिंग चुनौतियों में शामिल हैं:

एक। पर्याप्त अक्षीय तापमान प्रवणता बनाए रखनाउर्ध्वपातन-परिवहन-क्रिस्टलीकरण प्रक्रिया को लगातार चलाने के लिए।

बी। रेडियल तापमान प्रवणता को न्यूनतम करनाथर्मल तनाव को कम करने, क्रिस्टल को टूटने से बचाने और पॉलीटाइप परिवर्तन को दबाने के लिए।

सी। तापीय क्षेत्र स्थिरता का संरक्षणविकास प्रक्रिया के दौरान स्रोत पाउडर का धीरे-धीरे उपभोग किया जाता है।

डी। एक नियंत्रणीय क्रिस्टल विकास इंटरफ़ेस बनाए रखना8-इंच और भविष्य में 12-इंच SiC वेफर उत्पादन में परिवर्तन के दौरान।

सिलिकॉन क्रिस्टल विकास की तुलना में, SiC PVT सिस्टम में थर्मल फ़ील्ड को काफी उच्च तापमान स्थिरता और अधिक सटीक थर्मल नियंत्रण प्रदान करना चाहिए, जिससे थर्मल फ़ील्ड डिज़ाइन बड़े-व्यास SiC क्रिस्टल उत्पादन के लिए सबसे महत्वपूर्ण प्रौद्योगिकियों में से एक बन जाता है।

3. उपकरण डिजाइन और थर्मल फील्ड प्रदर्शन के बीच महत्वपूर्ण युग्मन

भट्ठी विन्यास, थर्मल क्षेत्र डिजाइन, क्रिस्टल गुणवत्ता और विनिर्माण लागत के बीच की बातचीत को निम्नानुसार संक्षेप में प्रस्तुत किया जा सकता है:

उपकरण/प्रक्रिया चर	थर्मल फील्ड रिस्पांस	क्रिस्टल गुणवत्ता प्रतिक्रिया	लागत प्रभाव
बड़ी भट्टी का आकार	उच्च तापीय जड़ता और लंबे गैस प्रवाह पथ	रेडियल तापमान एकरूपता बनाए रखना अधिक कठिन है	उच्च उत्पादन क्षमता लेकिन कमीशनिंग लागत में वृद्धि
बड़ा तापीय क्षेत्र	कम गर्मी हानि के साथ बेहतर थर्मल इन्सुलेशन	अधिक चुनौतीपूर्ण ऑक्सीजन और कार्बन अशुद्धता नियंत्रण	प्रति वेफर कम मूल्यह्रास लागत लेकिन उच्च तापीय क्षेत्र घटक लागत
बड़ा क्रूसिबल	क्रूसिबल दीवारों से पिघली मात्रा में वृद्धि और अधिक ऑक्सीजन विघटन	ऑक्सीजन सांद्रता में उतार-चढ़ाव और प्रतिरोधकता भिन्नता के उच्च जोखिम	अधिक चार्जिंग क्षमता और प्रति किलोग्राम कम उत्पादन लागत
गहरी हीट शील्ड स्थिति	उन्नत क्रिस्टल कूलिंग और बढ़ी हुई अक्षीय तापमान प्रवणता (जी)	उच्च खींचने की गति क्षमता लेकिन इंटरफ़ेस अस्थिरता जोखिम में वृद्धि	क्रिस्टल टूटने पर सख्त नियंत्रण की आवश्यकता के साथ-साथ उत्पादकता में सुधार
बढ़ी हुई आर्गन प्रवाह दर	मजबूत अशुद्धता निष्कासन और संवहनशील ऊष्मा स्थानांतरण में वृद्धि	कम ऑक्सीजन और कार्बन सांद्रता लेकिन संभावित रूप से अधिक तापमान में उतार-चढ़ाव	बढ़ी हुई आर्गन खपत और उच्च वैक्यूम पंपिंग आवश्यकताएँ
भट्टी का दबाव कम होना	उन्नत वाष्पीकरण और अस्थिर प्रजातियों को हटाना	संशोधित जमाव और पश्च-प्रसार तंत्र	निकास प्रणाली के प्रदर्शन और सीलिंग विश्वसनीयता के लिए उच्च आवश्यकताएं
उच्च खींचने की गति	बढ़ी हुई गुप्त ऊष्मा रिहाई के लिए मजबूत शीतलन क्षमता की आवश्यकता होती है	अधिक वी/जी भिन्नता और उच्च अव्यवस्था जोखिम	उत्पादन उपज में संभावित कमी के साथ उच्च थ्रूपुट
मल्टी-ज़ोन हीटर नियंत्रण	बेहतर तापमान क्षेत्र नियंत्रणीयता	क्रिस्टल इंटरफ़ेस आकार और ऑक्सीजन परिवहन का बेहतर अनुकूलन	उपकरण जटिलता और कमीशनिंग लागत में वृद्धि
चुंबकीय क्षेत्र / CCz प्रौद्योगिकी	अधिक स्थिर पिघल संवहन और निरंतर खिला	कम ऑक्सीजन नियंत्रण और प्रतिरोधकता एकरूपता में सुधार हुआ	उन्नत एन-प्रकार सिलिकॉन उत्पादन को सक्षम करते हुए उच्च पूंजी निवेश
मल्टी-जोन SiC थर्मल फील्ड	अक्षीय ड्राइविंग बल और रेडियल तापमान एकरूपता का स्वतंत्र अनुकूलन	पॉलीटाइप संक्रमण, अव्यवस्था घनत्व और क्रिस्टल क्रैकिंग में कमी	बढ़ी हुई नियंत्रण प्रणाली जटिलता के साथ उच्च क्रिस्टल उपज

क्रिस्टल विकास उपकरणों के निरंतर विकास से पता चलता है कि थर्मल क्षेत्र अब केवल एक निष्क्रिय संरचनात्मक संयोजन नहीं है। इसके बजाय, यह एक एकीकृत प्रक्रिया-नियंत्रण प्रणाली बन गई है जो एक साथ गर्मी हस्तांतरण, द्रव गतिशीलता, बड़े पैमाने पर परिवहन, अशुद्धता वितरण और क्रिस्टल गुणवत्ता को नियंत्रित करती है।

जैसे-जैसे वेफर व्यास बढ़ते जा रहे हैं और अर्धचालक सामग्री अधिक उन्नत होती जा रही है, भविष्य के थर्मल फील्ड सिस्टम उच्च उत्पादकता, कम दोष घनत्व और बेहतर विनिर्माण दक्षता प्राप्त करने के लिए डिजिटल सिमुलेशन, बहु-भौतिकी अनुकूलन, बुद्धिमान तापमान नियंत्रण और अनुकूलित कार्बन-ग्रेफाइट घटक डिजाइन पर तेजी से निर्भर होंगे।

सेमीकोरेक्स उच्च-प्रदर्शन का एक व्यापक पोर्टफोलियो प्रदान करता हैग्रेफाइटऔरक्वार्ट्जसिलिकॉन और SiC क्रिस्टल विकास अनुप्रयोगों में उपयोग किए जाने वाले उन्नत थर्मल फ़ील्ड सिस्टम के लिए घटक। हमारे उत्पादों को बेहतर थर्मल स्थिरता, विस्तारित सेवा जीवन और असाधारण प्रक्रिया स्थिरता प्रदान करने के लिए इंजीनियर किया गया है। अनुकूलित समाधान या अतिरिक्त तकनीकी जानकारी के लिए, कृपया बेझिझक हमारी इंजीनियरिंग टीम से संपर्क करें।
