नक़्क़ाशी उपकरण के लिए फोकस रिंग अपरिहार्य क्यों है？

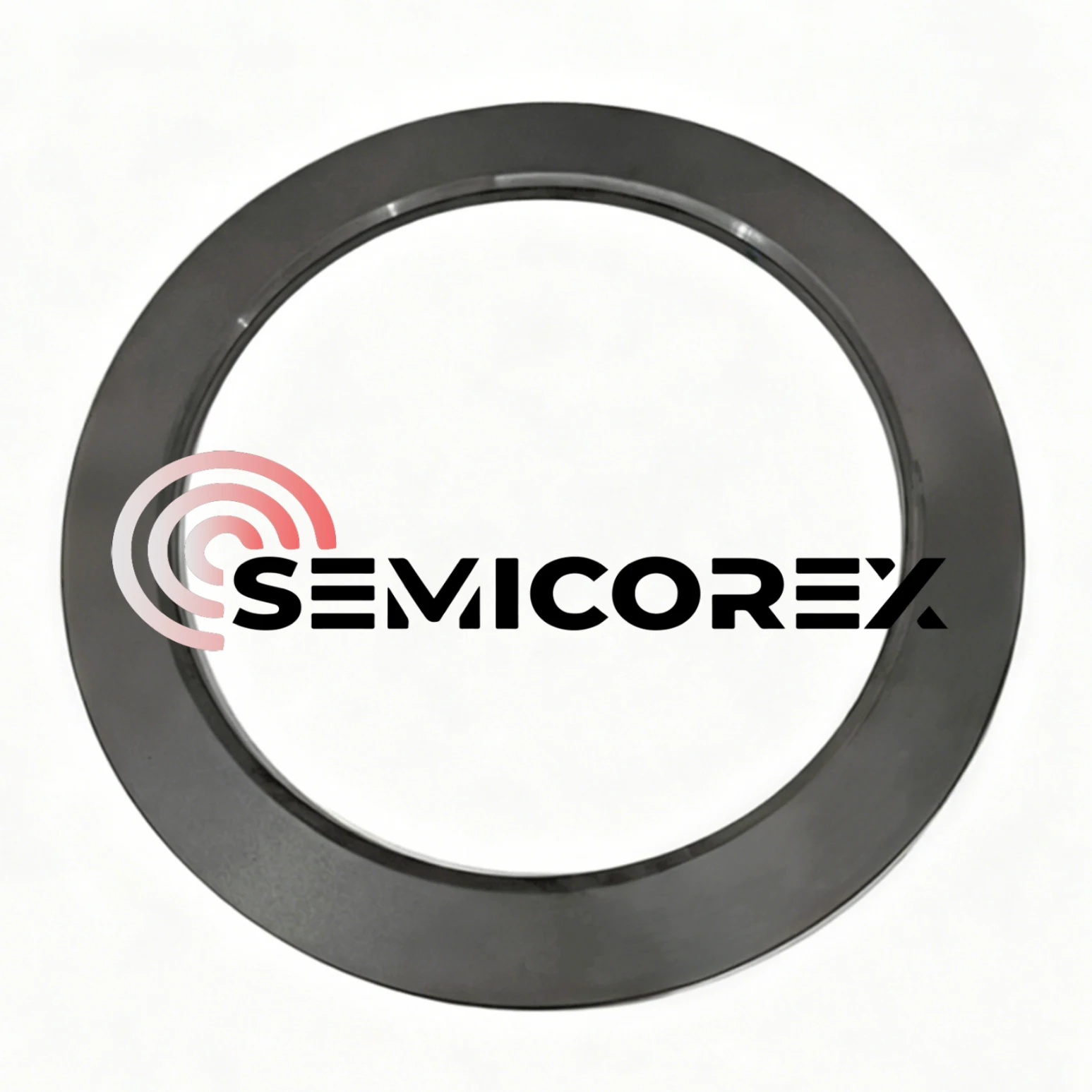

फोकस रिंग, जिसे क्षतिपूर्ति रिंग या कारावास रिंग भी कहा जाता है, नक़्क़ाशी उपकरण, विशेष रूप से प्लाज्मा सूखी नक़्क़ाशी उपकरण का एक अनिवार्य घटक है। आधुनिक अर्धचालक विनिर्माण में नैनोस्केल परिशुद्धता नक़्क़ाशी प्रक्रिया इसके बिना प्राप्त नहीं की जा सकेगी। फोकस रिंग का उपयोग नक़्क़ाशी की एकरूपता सुनिश्चित करता है, वेफर सतह नक़्क़ाशी दर की गारंटी देता है, नक़्क़ाशी उपकरण के मुख्य हार्डवेयर की सुरक्षा करता है, और अंततः अर्धचालक उपकरण की उपज में सुधार करता है और उत्पादन लागत को कम करता है।

फोकस रिंग के मुख्य कार्य

1. किनारे के विद्युत क्षेत्र और प्लाज्मा वितरण को अनुकूलित करता है

बिना एफोकस रिंग, वेफर किनारे पर विद्युत क्षेत्र रेखाएं गंभीर रूप से मुड़ी हुई और अपसारी हो जाती हैं, जिसके परिणामस्वरूप किनारे पर प्रभाव पड़ता है। इससे वेफर किनारे और केंद्र क्षेत्र के बीच प्लाज्मा घनत्व और आयन बमबारी ऊर्जा में महत्वपूर्ण विसंगतियां होती हैं। वेफर की भौतिक और विद्युत सीमा को प्रभावी ढंग से ऊपर उठाने और किनारे के प्लाज्मा वितरण को नया आकार देने के लिए वेफर के चारों ओर फोकस रिंग की व्यवस्था की जाती है। यह वेफ़र किनारे पर विद्युत क्षेत्र प्रोफ़ाइल को सुचारू बनाता है, बहुत कुछ "खड़ी चट्टान" को "कोमल ढलान" में बदलने जैसा। यह सुधार वेफ़र किनारे पर एक अधिक समान प्लाज़्मा आवरण बनाता है, जो आयनों को बाहरीतम डाइज़ सहित अधिक ऊर्ध्वाधर और सुसंगत कोण पर संपूर्ण वेफ़र सतह पर बमबारी करने के लिए निर्देशित करता है।

2. इलेक्ट्रोस्टैटिक चक (ईएससी) की सुरक्षा करता है और एक प्रक्रिया कक्ष घटक के रूप में कार्य करता है

प्लाज्मा वातावरण अत्यधिक संक्षारक होता है। फोकस रिंग से सुरक्षा के बिना, उच्च-ऊर्जा प्लाज्मा सीधे वेफर को पकड़ने वाले इलेक्ट्रोस्टैटिक चक (ईएससी) पर बमबारी करेगा और खोदेगा। चूंकि ईएससी आमतौर पर एल्यूमिना सिरेमिक जैसी महंगी सामग्री से बने होते हैं, इसलिए उनकी प्रतिस्थापन लागत बहुत अधिक होती है। फोकस रिंग, एक प्रतिस्थापन योग्य उपभोज्य के रूप में, अधिक महत्वपूर्ण उपकरण भागों की सुरक्षा और संबंधित लागत को कम करने के लिए एक बलिदान घटक के रूप में कार्य करता है। फोकस रिंग आमतौर पर सिलिकॉन, क्वार्ट्ज, सिलिकॉन कार्बाइड और अन्य प्रक्रिया-संगत सामग्रियों से बने होते हैं। इसके क्षरण से उत्पन्न कणों का प्रक्रिया पर क्षरित ईएससी सामग्रियों द्वारा छोड़े गए धातु संदूषकों (जैसे, एल्यूमीनियम, सोडियम) की तुलना में बहुत कम प्रभाव पड़ता है। यह कणों या प्रतिक्रिया उपोत्पादों द्वारा चैम्बर और वेफर संदूषण के जोखिम को प्रभावी ढंग से कम करता है, जिससे उत्पाद दोष कम हो जाते हैं।

3. वेफर मोटाई भिन्नता के लिए मुआवजा

फोकस रिंग की ऊपरी सतह को आम तौर पर वेफर की शीर्ष सतह के साथ समतल करने के लिए डिज़ाइन किया गया है। यह ऊपरी इलेक्ट्रोड से वेफर सतह और फोकस रिंग सतह दोनों के बीच लगातार दूरी सुनिश्चित करता है, जिससे पूरे क्षेत्र में एक समान विद्युत क्षेत्र बनाने में मदद मिलती है और ऊंचाई के अंतर के कारण होने वाले विद्युत क्षेत्र विरूपण से बचा जा सकता है।

प्रसंस्करण के दौरान प्लाज्मा द्वारा फोकस रिंग को धीरे-धीरे पतला किया जाता है। एक पतली फोकस रिंग प्रक्रिया के बहाव का कारण बनती है: जैसे-जैसे फोकस रिंग की ऊंचाई क्षरण के कारण कम हो जाती है, किनारे के विद्युत क्षेत्र को सीमित करने की इसकी क्षमता कमजोर हो जाती है, और वेफर किनारे पर प्रक्रिया का प्रदर्शन (उदाहरण के लिए, ईच दर, प्रोफ़ाइल) धीरे-धीरे बदल जाता है। इस कारण से, फोकस रिंग को प्रक्रिया थ्रूपुट (जैसे, संचित आरएफ घंटे) के आधार पर समय-समय पर बदला जाना चाहिए।

विभिन्न नक़्क़ाशी प्रक्रियाएँ (सिलिकॉन नक़्क़ाशी, ऑक्साइड नक़्क़ाशी, धातु नक़्क़ाशी) विभिन्न सामग्रियों से बने फ़ोकस रिंगों का उपयोग कर सकती हैं (उदाहरण के लिए, मोनोक्रिस्टलाइन सिलिकॉन, क्वार्ट्ज,सिलिकन कार्बाइड, सिरेमिक) नक़्क़ाशी दरों से मेल खाने और संदूषण को कम करने के लिए। कुछ उन्नत उपकरणों में, उन्नत प्रक्रिया नियंत्रण (एपीसी) सॉफ्टवेयर फोकस रिंग उपयोग अवधि को ट्रैक करता है और प्रक्रिया मापदंडों (जैसे, बिजली, दबाव) को ठीक करके क्षरण प्रभावों की भरपाई कर सकता है, प्रक्रिया स्थिरता बनाए रखते हुए सेवा जीवन का विस्तार कर सकता है।
