एनीलिंग प्रक्रिया क्या भूमिका निभाती है?

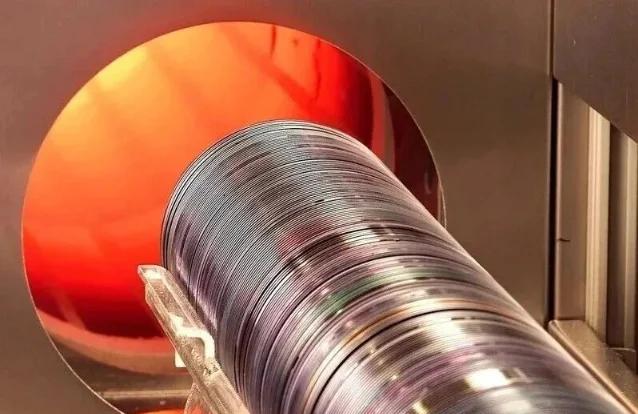

वेफर निर्माण में, एनीलिंग उपचार एक अपरिहार्य प्रसंस्करण कदम है। एनीलिंग अनिवार्य रूप से एक नियंत्रित गर्मी उपचार प्रक्रिया है, जिसमें सिलिकॉन वेफर्स को एक विशिष्ट तापमान (आमतौर पर 600 डिग्री सेल्सियस और 1200 डिग्री सेल्सियस के बीच) तक गर्म करना, उन्हें एक निश्चित अवधि के लिए रखना और उचित दर पर ठंडा करना शामिल है। यह वेफर्स के स्थूल आकार में परिवर्तन नहीं करता है बल्कि उनकी आंतरिक सूक्ष्म संरचनाओं की मरम्मत और अनुकूलन करता है।

एनीलिंग के कार्य

हीटिंग और कूलिंग प्रोफाइल को सटीक रूप से विनियमित करके, एनीलिंग प्रक्रिया डोपेंट परमाणुओं को सक्रिय कर सकती है, जाली क्षति की मरम्मत कर सकती है, आंतरिक तनाव से राहत दे सकती है और वेफर्स की विद्युत विश्वसनीयता में सुधार कर सकती है। ये महत्वपूर्ण प्रदर्शन संवर्द्धन बाद के वेफर प्रसंस्करण के लिए एक ठोस आधार तैयार करते हैं, जो उच्च-शक्ति और उच्च-एकीकरण परिदृश्यों के तहत अंतिम-उपयोग अर्धचालक उपकरणों के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने के लिए एक मुख्य शर्त के रूप में कार्य करते हैं।

1. डोपेंट परमाणुओं का सक्रियण

आयन आरोपण के दौरान, उच्च-ऊर्जा डोपेंट परमाणु (जैसे, बोरॉन, फॉस्फोरस, आर्सेनिक) को गोलियों की तरह सिलिकॉन जाली में चला दिया जाता है। अधिकांश परमाणु विद्युत रूप से निष्क्रिय अवस्था में अंतरालीय स्थलों या यादृच्छिक स्थितियों में फंस जाते हैं - मुक्त इलेक्ट्रॉनों या छिद्रों की आपूर्ति करने में असमर्थ होते हैं, और इस प्रकार सिलिकॉन चालकता को संशोधित करने में विफल होते हैं। एनीलिंग इन अंतरालीय परमाणुओं को स्थानांतरित करने, आरोपण क्षति द्वारा बनाई गई खाली जाली साइटों पर कब्जा करने और क्रिस्टल जाली में एकीकृत करने में सक्षम करने के लिए पर्याप्त तापीय ऊर्जा की आपूर्ति करती है। इस प्रक्रिया को संस्थागत सक्रियण के रूप में जाना जाता है। केवल सक्रिय डोपेंट ही पीएन जंक्शन या प्रवाहकीय चैनल बनाने के लिए फ्री चार्ज वाहक का योगदान करते हैं। एनीलिंग के बिना, प्रत्यारोपित अशुद्धियाँ केवल सिलिकॉन के भीतर भौतिक रूप से मौजूद होती हैं और विद्युत प्रदर्शन पर नगण्य प्रभाव डालती हैं।

2. जाली क्षति की मरम्मत

उच्च-ऊर्जा आयन आरोपण जाली स्थलों से सिलिकॉन परमाणुओं को विस्थापित करता है, जिससे कई रिक्तियां, अंतरालीय और यहां तक ​​कि वेफर सतह पर कई से दसियों नैनोमीटर मोटी एक अनाकार परत उत्पन्न होती है। ऐसी दोषपूर्ण जाली कम वाहक गतिशीलता और गंभीर रिसाव धारा से ग्रस्त हैं। एनीलिंग के दौरान, थर्मल ऊर्जा सिलिकॉन परमाणुओं के कंपन, प्रसार और पुनर्व्यवस्था को ट्रिगर करती है। अनाकार क्षेत्र लगभग पूर्ण एकल-क्रिस्टल संरचनाओं को बहाल करने के लिए ठोस-चरण एपिटैक्सी के माध्यम से पुन: क्रिस्टलीकृत होते हैं, जो समतलता और संरचनात्मक अखंडता को पुनर्प्राप्त करने के लिए गड्ढे वाली सड़क को फिर से सतह पर लाने के समान है।

3. आंतरिक तनाव से राहत

उच्च तापमान ऑक्सीकरण, पतली-फिल्म जमाव और तीव्र तापमान चक्रण के दौरान सिलिकॉन वेफर्स में थर्मल और यांत्रिक तनाव जमा हो जाता है। असंतुलित तनाव के कारण वेफर झुकना, फिसलन रेखाएं, विफल लिथोग्राफी फोकसिंग या यहां तक ​​कि डिवाइस फ्रैक्चर हो जाता है। अच्छी तरह से डिज़ाइन किए गए तापमान प्रोफाइल के माध्यम से, एनीलिंग समान रूप से अवशिष्ट तनाव को मुक्त करने के लिए जाली परमाणुओं को आराम देता है।

4. विद्युत विश्वसनीयता में सुधार, कुछ विनिर्माण कदम भारी धातुओं (लोहा, तांबा) जैसी गहरे स्तर की अशुद्धियों को पेश करते हैं, जो बैंड गैप में पुनर्संयोजन केंद्र बनाते हैं, अल्पसंख्यक-वाहक जीवनकाल को काफी कम कर देते हैं और रिसाव धारा को बढ़ाते हैं। उच्च तापमान एनीलिंग इन अशुद्धियों को अंदर की ओर फैलने और सतह की परतों द्वारा पकड़ लिया जाता है, जिससे सक्रिय क्षेत्र शुद्ध हो जाते हैं। यह कदम सौर कोशिकाओं और डिटेक्टरों जैसे रिसाव-संवेदनशील उपकरणों के लिए विशेष रूप से महत्वपूर्ण है।
