वेफ़र बॉन्डिंग तकनीक क्या है?

वफ़रसेमीकंडक्टर निर्माण में बॉन्डिंग एक अत्यंत महत्वपूर्ण तकनीक है। यह विशिष्ट कार्यों को प्राप्त करने या अर्धचालक निर्माण प्रक्रिया में सहायता करने के लिए दो चिकने और साफ वेफर्स को एक साथ जोड़ने के लिए भौतिक या रासायनिक तरीकों का उपयोग करता है।   यह उच्च प्रदर्शन, लघुकरण और एकीकरण की दिशा में अर्धचालक प्रौद्योगिकी के विकास को बढ़ावा देने वाली एक तकनीक है, और इसका व्यापक रूप से माइक्रोइलेक्ट्रोमैकेनिकल सिस्टम (एमईएमएस), नैनोइलेक्ट्रोमैकेनिकल सिस्टम (एनईएमएस), माइक्रोइलेक्ट्रॉनिक्स और ऑप्टोइलेक्ट्रॉनिक्स के निर्माण में उपयोग किया जाता है।

वेफर बॉन्डिंग प्रौद्योगिकियों को अस्थायी बॉन्डिंग और स्थायी बॉन्डिंग में वर्गीकृत किया गया है।

अस्थायी बंधनएक ऐसी प्रक्रिया है जिसका उपयोग यांत्रिक समर्थन (लेकिन विद्युत कनेक्शन नहीं) प्रदान करने के लिए पतला करने से पहले इसे वाहक सतह पर जोड़कर अल्ट्रा-पतली वेफर प्रसंस्करण में जोखिम को कम करने के लिए किया जाता है। यांत्रिक समर्थन पूरा होने के बाद, थर्मल, लेजर और रासायनिक तरीकों का उपयोग करके डिबॉन्डिंग प्रक्रिया की आवश्यकता होती है।

स्थायी बंधनSOI वेफर निर्माण, MEMS, Si-Si या SiO₂-SiO₂ बॉन्डिंग में उपयोग किया जाता है।

1. मध्यवर्ती परत के बिना सीधा संबंध

1)संलयन बंधनSOI वेफर निर्माण, MEMS, Si-Si या SiO₂-SiO₂ बॉन्डिंग में उपयोग किया जाता है।

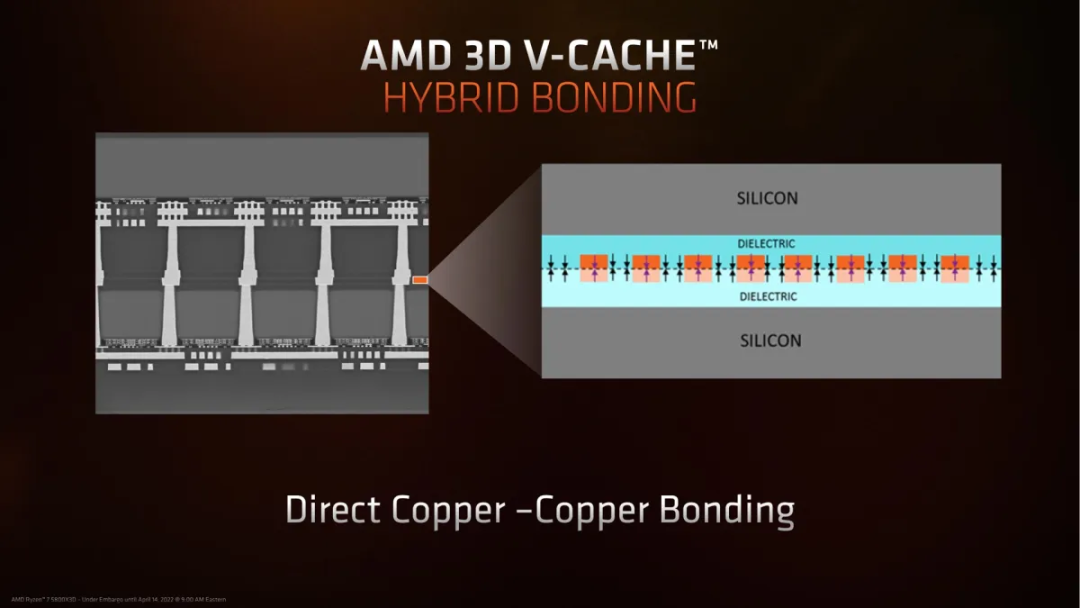

2)हाइब्रिड बॉन्डिंगटीएसवी, एचबीएम जैसी उन्नत पैकेजिंग प्रक्रियाओं में उपयोग किया जाता है।

3)एनोडिक बॉन्डिंगडिस्प्ले पैनल और एमईएमएस में उपयोग किया जाता है।

2. एक मध्यवर्ती परत के साथ सीधा संबंध

1)ग्लास पेस्ट बॉन्डिंगग्लास पेस्ट बॉन्डिंग

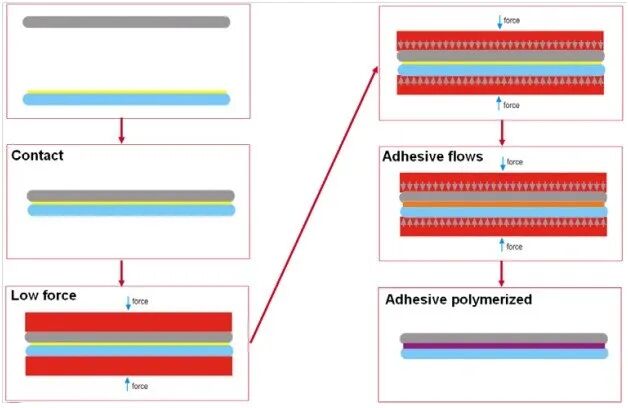

2)चिपकने वाला संबंधवेफर-स्तरीय पैकेजिंग (एमएलपी) में उपयोग किया जाता है।

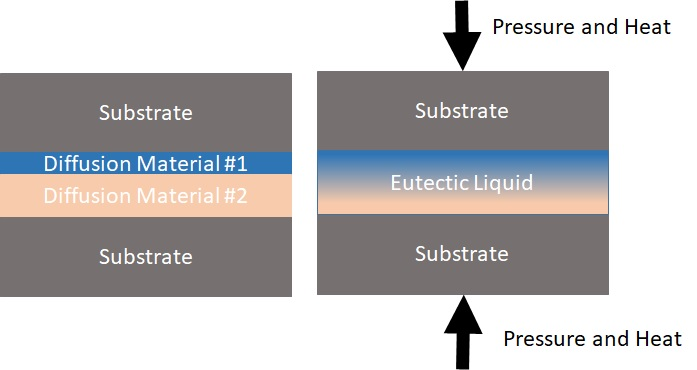

3)गलनक्रांतिक बंधनएमईएमएस पैकेजिंग और ऑप्टोइलेक्ट्रॉनिक उपकरणों में उपयोग किया जाता है।

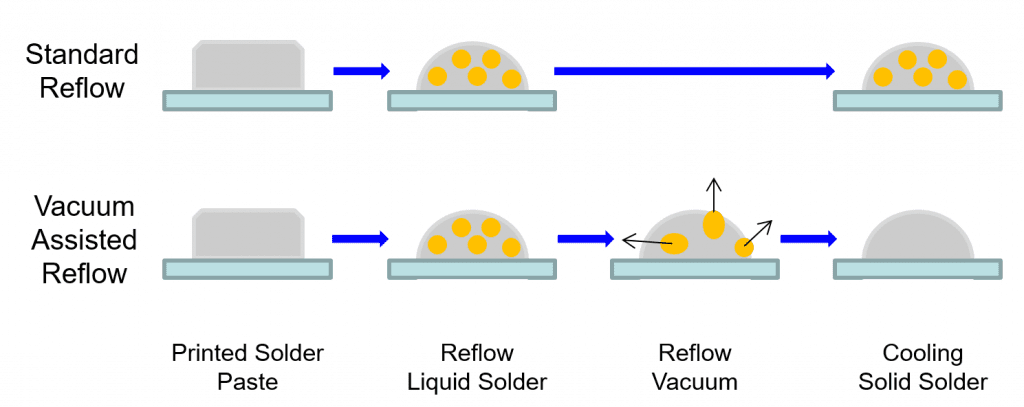

4)रिफ़्लो सोल्डरिंग बॉन्डिंगWLP और माइक्रो-बम्प बॉन्डिंग में उपयोग किया जाता है।

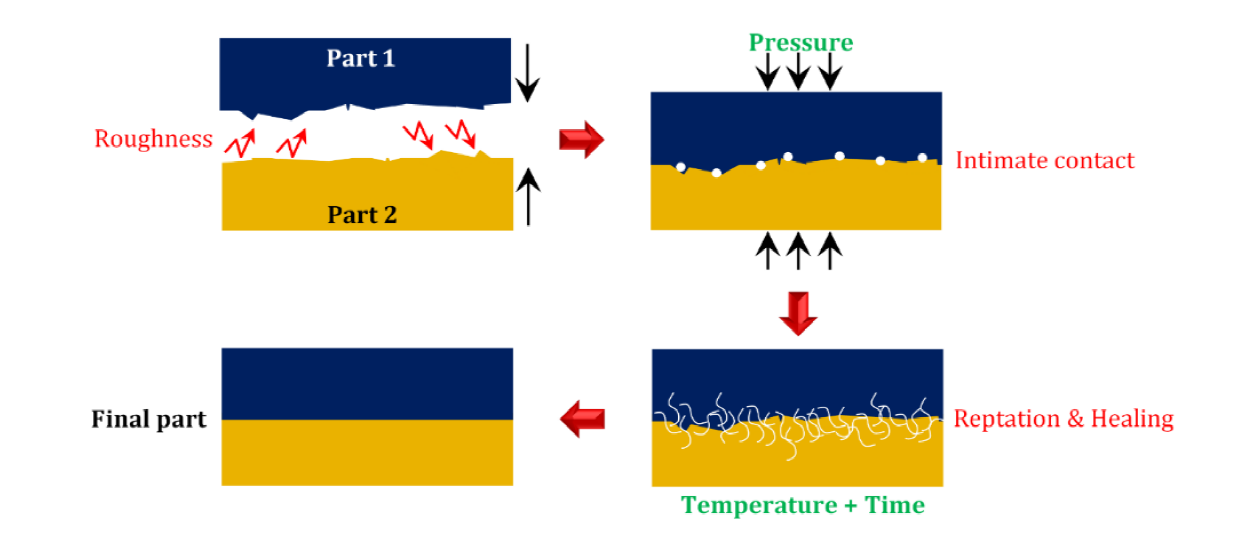

5)धातु थर्मल संपीड़न संबंधHBM स्टैकिंग, COWOS, FO-WLP में उपयोग किया जाता है।
