नक़्क़ाशी में छल्ले क्या हैं?

चिप निर्माण में, फोटोलिथोग्राफी और नक़्क़ाशी दो निकट से जुड़े हुए चरण हैं। फोटोलिथोग्राफी नक़्क़ाशी से पहले होती है, जहां फोटोरेसिस्ट का उपयोग करके वेफर पर सर्किट पैटर्न विकसित किया जाता है। नक़्क़ाशी फिर फोटोरेसिस्ट द्वारा कवर नहीं की गई फिल्म परतों को हटा देती है, मास्क से वेफर तक पैटर्न के हस्तांतरण को पूरा करती है और आयन प्रत्यारोपण जैसे बाद के चरणों की तैयारी करती है।

नक़्क़ाशी में रासायनिक या भौतिक तरीकों का उपयोग करके अनावश्यक सामग्री को चयनात्मक रूप से हटाना शामिल है। कोटिंग, प्रतिरोध कोटिंग, फोटोलिथोग्राफी और विकास के बाद, नक़्क़ाशी वेफर सतह पर उजागर अनावश्यक पतली फिल्म सामग्री को हटा देती है, केवल वांछित क्षेत्रों को छोड़ देती है। फिर अतिरिक्त फोटोरेसिस्ट हटा दिया जाता है। इन चरणों को बार-बार दोहराने से जटिल एकीकृत सर्किट बनते हैं। क्योंकि नक़्क़ाशी में सामग्री को हटाना शामिल है, इसे "घटाव प्रक्रिया" कहा जाता है।

सूखी नक़्क़ाशी, जिसे प्लाज़्मा नक़्क़ाशी के रूप में भी जाना जाता है, अर्धचालक नक़्क़ाशी में प्रमुख विधि है। प्लाज्मा एचर्स को उनके प्लाज्मा उत्पादन और नियंत्रण प्रौद्योगिकियों के आधार पर मोटे तौर पर दो श्रेणियों में वर्गीकृत किया जाता है: कैपेसिटिवली कपल्ड प्लाज्मा (सीसीपी) एचिंग और इंडक्टिवली कपल्ड प्लाज्मा (आईसीपी) एचिंग। सीसीपी एचर का उपयोग मुख्य रूप से ढांकता हुआ सामग्री की नक़्क़ाशी के लिए किया जाता है, जबकि आईसीपी एचर का उपयोग मुख्य रूप से सिलिकॉन और धातुओं की नक़्क़ाशी के लिए किया जाता है, और इन्हें कंडक्टर एचर के रूप में भी जाना जाता है। डाइइलेक्ट्रिक एचर सिलिकॉन ऑक्साइड, सिलिकॉन नाइट्राइड और हेफ़नियम डाइऑक्साइड जैसी डाइइलेक्ट्रिक सामग्री को लक्षित करते हैं, जबकि कंडक्टर एचर सिलिकॉन सामग्री (एकल क्रिस्टल सिलिकॉन, पॉलीक्रिस्टलाइन सिलिकॉन, और सिलिसाइड, आदि) और धातु सामग्री (एल्यूमीनियम, टंगस्टन, आदि) को लक्षित करते हैं।

नक़्क़ाशी प्रक्रिया में, हम मुख्य रूप से दो प्रकार की रिंगों का उपयोग करेंगे: फोकस रिंग और शील्ड रिंग।

फोकस रिंग

प्लाज्मा के किनारे के प्रभाव के कारण, घनत्व केंद्र में अधिक और किनारों पर कम होता है। फोकस रिंग, अपने कुंडलाकार आकार और CVD SiC के भौतिक गुणों के माध्यम से, एक विशिष्ट विद्युत क्षेत्र उत्पन्न करती है। यह क्षेत्र प्लाज्मा में आवेशित कणों (आयनों और इलेक्ट्रॉनों) को वेफर सतह, विशेषकर किनारे पर निर्देशित और सीमित करता है। यह प्रभावी रूप से किनारे पर प्लाज्मा घनत्व को बढ़ाता है, इसे केंद्र के करीब लाता है। इससे पूरे वेफर में नक़्क़ाशी की एकरूपता में उल्लेखनीय सुधार होता है, किनारे की क्षति कम होती है और उपज बढ़ती है।

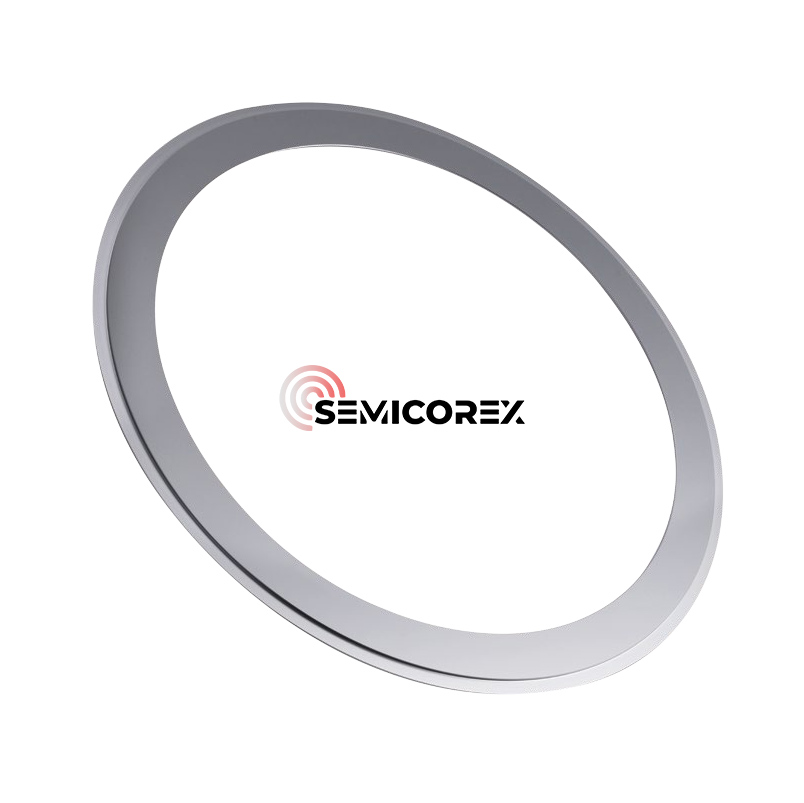

ढाल की अंगूठी

आमतौर पर इलेक्ट्रोड के बाहर स्थित, इसका प्राथमिक कार्य प्लाज्मा अतिप्रवाह को रोकना है। संरचना के आधार पर, यह इलेक्ट्रोड के भाग के रूप में भी कार्य कर सकता है। सामान्य सामग्रियों में सीवीडी SiC या सिंगल-क्रिस्टल सिलिकॉन शामिल हैं।

सेमीकोरेक्स उच्च गुणवत्ता प्रदान करता हैसीवीडी SiCऔरसिलिकॉनग्राहकों की ज़रूरतों के आधार पर नक़्क़ाशी की अंगूठियाँ। यदि आपके पास कोई पूछताछ है या अतिरिक्त विवरण की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
