Sic क्रिस्टल ग्रोथ में TAC लेपित क्रूसिबल

हाल के वर्षों में,टैक लेपितक्रूसिबल सिलिकॉन कार्बाइड (एसआईसी) क्रिस्टल की वृद्धि प्रक्रिया में प्रतिक्रिया वाहिकाओं के रूप में एक महत्वपूर्ण तकनीकी समाधान बन गया है। TAC सामग्री उनके उत्कृष्ट रासायनिक संक्षारण प्रतिरोध और उच्च तापमान स्थिरता के कारण सिलिकॉन कार्बाइड क्रिस्टल विकास के क्षेत्र में महत्वपूर्ण सामग्री बन गई है। पारंपरिक ग्रेफाइट क्रूसिबल की तुलना में, टीएसी लेपित क्रूसिबल एक अधिक स्थिर विकास वातावरण प्रदान करते हैं, ग्रेफाइट संक्षारण के प्रभाव को कम करते हैं, क्रूसिबल के सेवा जीवन का विस्तार करते हैं, और कार्बन रैपिंग की घटना से प्रभावी रूप से बचते हैं, जिससे माइक्रोट्यूब का घनत्व कम हो जाता है।

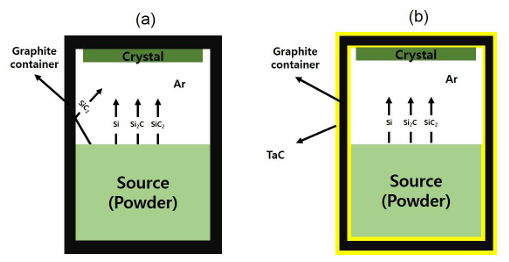

 अंजीर।

TAC- लेपित क्रूसिबल के लाभ और प्रयोगात्मक विश्लेषण

इस अध्ययन में, हमने टीएसी के साथ लेपित पारंपरिक ग्रेफाइट क्रूसिबल और ग्रेफाइट क्रूसिबल का उपयोग करके सिलिकॉन कार्बाइड क्रिस्टल के विकास की तुलना की। परिणामों से पता चला कि टीएसी-लेपित क्रूसिबल क्रिस्टल की गुणवत्ता में काफी सुधार करता है।

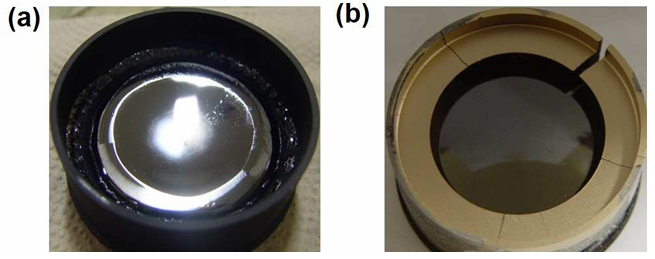

अंजीर

चित्रा 2 दिखाता है कि पारंपरिक ग्रेफाइट क्रूसिबल में उगाए गए सिलिकॉन कार्बाइड क्रिस्टल एक अवतल इंटरफ़ेस प्रदर्शित करते हैं, जबकि टीएसी-लेपित क्रूसिबल्स में उगाए जाने वाले एक उत्तल इंटरफ़ेस प्रदर्शित करते हैं। इसके अलावा, जैसा कि चित्र 3 में देखा गया है, किनारे पॉलीक्रिस्टलाइन घटना पारंपरिक ग्रेफाइट क्रूसिबल का उपयोग करके उगाए गए क्रिस्टल में उच्चारण की जाती है, जबकि टीएसी-लेपित क्रूसिबल्स का उपयोग प्रभावी रूप से इस मुद्दे को कम करता है।

विश्लेषण इंगित करता है किटीएसी कोटिंगक्रूसिबल के किनारे पर तापमान बढ़ाता है, जिससे उस क्षेत्र में क्रिस्टल की वृद्धि दर कम हो जाती है। इसके अतिरिक्त, टीएसी कोटिंग ग्रेफाइट साइड वॉल और क्रिस्टल के बीच सीधे संपर्क को रोकता है, जो न्यूक्लिएशन को कम करने में मदद करता है। ये कारक क्रिस्टल के किनारों पर होने वाले पॉलीक्रिस्टलिटी की संभावना को सामूहिक रूप से कम करते हैं।

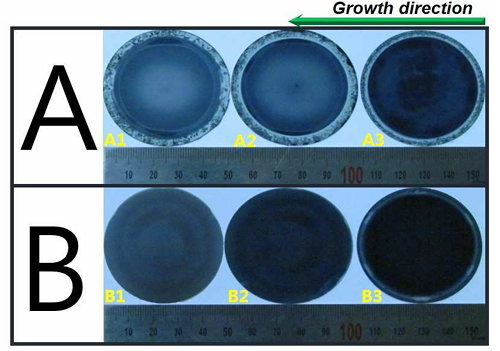

अलग -अलग विकास चरणों में वेफर्स की अंजीर की छवियां

इसके अलावा, सिलिकॉन कार्बाइड क्रिस्टल में विकसित हुएटैक-कोटेडक्रूसिबल्स ने लगभग कोई कार्बन एनकैप्सुलेशन का प्रदर्शन किया, माइक्रोप्रिप दोषों का एक सामान्य कारण। नतीजतन, ये क्रिस्टल माइक्रोप्रिप दोष घनत्व में एक महत्वपूर्ण कमी प्रदर्शित करते हैं। चित्रा 4 में प्रस्तुत संक्षारण परीक्षण के परिणाम इस बात की पुष्टि करते हैं कि टीएसी-लेपित क्रूसिबल में उगाए गए क्रिस्टल में लगभग कोई माइक्रोप्रिप दोष नहीं होता है।

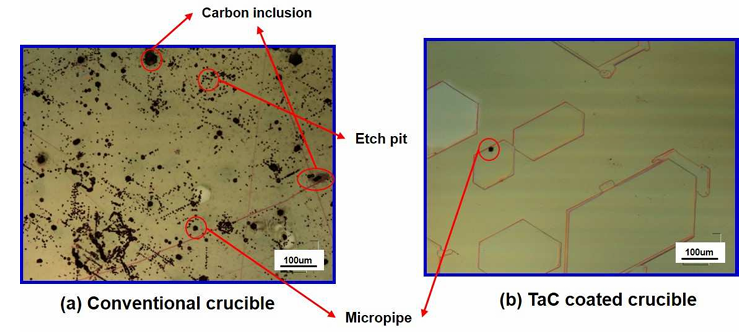

Fig.4 om छवि कोह नक़्क़ाशी के बाद

क्रिस्टल गुणवत्ता और अशुद्धता नियंत्रण में सुधार

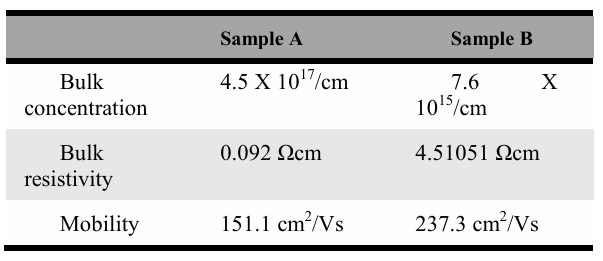

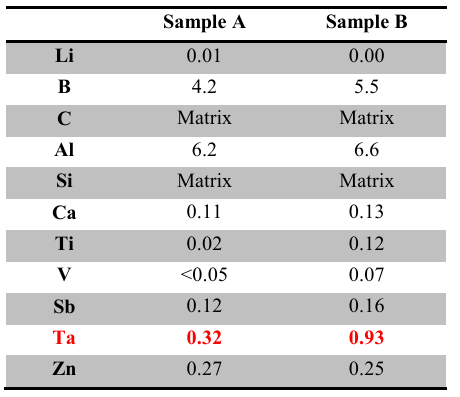

क्रिस्टल के जीडीएम और हॉल परीक्षणों के माध्यम से, अध्ययन में पाया गया कि क्रिस्टल में टीए सामग्री थोड़ी बढ़ गई जब टीएसी लेपित क्रूसिबल का उपयोग किया गया था, लेकिन टीएसी कोटिंग ने क्रिस्टल में नाइट्रोजन (एन) डोपिंग के प्रवेश को काफी सीमित कर दिया। सारांश में, टीएसी लेपित क्रूसिबल उच्च गुणवत्ता के साथ सिलिकॉन कार्बाइड क्रिस्टल विकसित कर सकता है, विशेष रूप से दोष घनत्व (विशेष रूप से माइक्रोट्यूब और कार्बन एनकैप्सुलेशन) को कम करने और नाइट्रोजन डोपिंग एकाग्रता को नियंत्रित करने में।

अर्धविराम उच्च गुणवत्ता की पेशकश करता हैटीएसी-लेपित ग्रेफाइट क्रूसिबलSic क्रिस्टल विकास के लिए। यदि आपके पास कोई पूछताछ है या अतिरिक्त विवरण की आवश्यकता है, तो कृपया हमारे साथ संपर्क करने में संकोच न करें।

संपर्क फोन # +86-13567891907

ईमेल: sales@semicorex.com
