वैक्यूम चक और इलेक्ट्रोस्टैटिक चक के बीच अंतर

सेमीकंडक्टर निर्माण में अपरिहार्य कोर लिंक के रूप में, वेफर होल्डिंग तकनीक की स्थिरता और सटीकता सीधे चिप उत्पादन दक्षता और तैयार डिवाइस की गुणवत्ता पर प्रभाव डालती है। वैक्यूम चक और इलेक्ट्रोस्टैटिक चक सेमीकंडक्टर निर्माण के लिए दो मुख्यधारा वेफर होल्डिंग समाधान हैं। यद्यपि दोनों वेफर चक से संबंधित हैं, वे संरचना, प्रदर्शन विशेषताओं और लागू परिदृश्यों में बहुत भिन्न हैं।

1. विभिन्न कार्य सिद्धांत

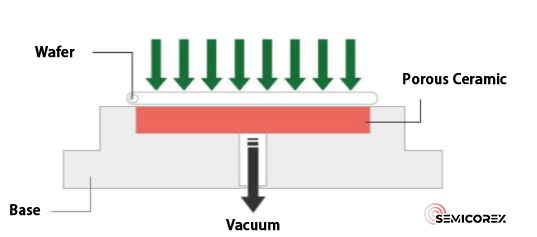

वैक्यूम चकवेफर्स को अपनी जगह पर बनाए रखने के लिए नकारात्मक दबाव पर भरोसा करें। हवा को वैक्यूम पंप से जुड़ी पाइपलाइनों के माध्यम से निकाला जाता है, जिससे चक सतह पर वेफर्स या सब्सट्रेट्स को मजबूती से जोड़ने के लिए वेफर के नीचे नकारात्मक दबाव बनता है। चक का आधार सिरेमिक या धातु से सटीक रूप से तैयार किया गया है, और इसकी सोखने की सतह में आधार पर एक काउंटरबोर में फिट की गई एक छिद्रपूर्ण सिरेमिक प्लेट होती है, जिसकी परिधि को आधार से जोड़ा और सील किया जाता है।  सिरेमिक प्लेट के आंतरिक माइक्रोपोरस चैनलों के माध्यम से एक वैक्यूम पंप से जुड़ा हुआ, चक वायुमंडलीय दबाव से काफी नीचे एक वैक्यूम क्षेत्र उत्पन्न करता है, इस प्रकार वेफर को कसकर सुरक्षित करता है।

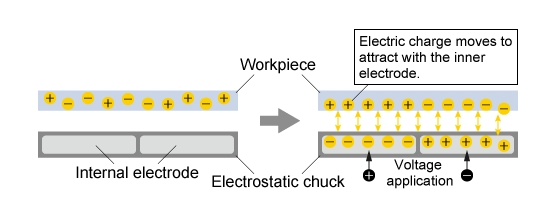

इलेक्ट्रोस्टैटिक चक एक धातु आधार के अंदर एम्बेडेड इलेक्ट्रोड के साथ एक कोर संरचना को अपनाते हैं, जो एक उच्च-प्रदर्शन सिरेमिक ढांकता हुआ परत द्वारा कवर किया जाता है। वे वर्कपीस पर विद्युत आवेशों को प्रेरित करने के लिए अपनी सतह पर एक इलेक्ट्रोस्टैटिक क्षेत्र उत्पन्न करते हैं, जिससे क्लैंप वेफर्स या सब्सट्रेट्स के लिए इलेक्ट्रोस्टैटिक आकर्षण पैदा होता है। जब वोल्टेज लगाया जाता है, तो इलेक्ट्रोड, सिरेमिक ढांकता हुआ और के बीच एक मजबूत इलेक्ट्रोस्टैटिक क्षेत्र बनता हैवफ़र, स्थिर वेफर निर्धारण के लिए कई हजार से दसियों हजार पास्कल की धारण शक्ति प्रदान करता है।

2. विभिन्न प्रदर्शन लाभ

वैक्यूम चक विभिन्न आयामों और विभिन्न प्रक्रिया वर्कफ़्लो के वेफर्स के साथ संगत हैं, जो प्रसंस्करण के दौरान वेफर्स का स्थिर निर्धारण प्रदान करते हैं। इलेक्ट्रोस्टैटिक चक की तुलना में, उनकी अपेक्षाकृत सरल आंतरिक संरचनाओं के कारण उनकी विनिर्माण और रखरखाव लागत कम होती है।

हालाँकि, जब वेफर्स वैक्यूम या कम दबाव वाले वातावरण में संचालन की आवश्यकता वाली प्रक्रियाओं से गुजरते हैं, जैसे कि रासायनिक वाष्प जमाव, दबाव अंतर पर निर्भर वैक्यूम चक प्रक्रिया आवश्यकताओं को पूरा नहीं कर सकते हैं। इसके अलावा, जब वेफर्स को वैक्यूम चक द्वारा अपनी जगह पर रखा जाता है, तो हवा के दबाव के कारण वेफर ख़राब हो सकता है, जिसके परिणामस्वरूप प्रसंस्करण के बाद रिबाउंड हो सकता है। इसके परिणामस्वरूप प्रसंस्कृत वेफर पर लहरदार सतह, ख़राब समतलता और मशीनिंग सटीकता कम हो सकती है।

इलेक्ट्रोस्टैटिक चकसंपर्क रहित सोखना अपनाएं, सुसंगत, समान रूप से वितरित क्लैम्पिंग बल प्रदान करें। यह प्रभावी ढंग से वेफर के विरूपण, विरूपण और क्षति को रोकता है, उच्च मशीनिंग सटीकता के लिए उत्कृष्ट समतलता को संरक्षित करता है। समान तापमान वितरण के लिए हीलियम बैकसाइड कूलिंग से सुसज्जित, इलेक्ट्रोस्टैटिक चक सटीक वेफर तापमान विनियमन का समर्थन करते हैं।

नकारात्मक पक्ष पर, इलेक्ट्रोस्टैटिक चक में सतह की समतलता, चिकनाई और माइक्रोन-स्केल माइक्रोस्ट्रक्चर के लिए बेहद सख्त मानकों के साथ जटिल संरचनाएं होती हैं। सूक्ष्म विशेषताओं के लिए माइक्रोन-स्तरीय परिशुद्धता कच्चे माल के निर्माण, सिंटरिंग और सतह परिष्करण में उच्च तकनीकी बाधाएं पैदा करती है। तापमान नियंत्रण एक मुख्य तकनीकी चुनौती बनी हुई है; बढ़ी हुई गर्मी अपव्यय के लिए एल्यूमीनियम नाइट्राइड (एएलएन) ढांकता हुआ ईएससी में और भी अधिक जटिल उत्पादन प्रक्रियाएं शामिल हैं। कठोर बहु-आयामी तकनीकी आवश्यकताएँ उत्पाद की कीमत बढ़ाती हैं, और स्थिर संचालन की गारंटी के लिए इलेक्ट्रोस्टैटिक सिस्टम का नियमित निरीक्षण और रखरखाव अनिवार्य है।

3. विभिन्न मुख्य अनुप्रयोग क्षेत्र

उच्च समतलता, बेहतर समानता, घनी समान बनावट, उच्च यांत्रिक शक्ति, समान वायु पारगम्यता और आसान मरम्मत के साथ, वैक्यूम चक का उपयोग धातु शीट और प्लास्टिक सब्सट्रेट जैसे फ्लैट, अच्छी तरह से सील वर्कपीस को ठीक करने और परिवहन करने के लिए किया जाता है। सेमीकंडक्टर विनिर्माण के भीतर, वे वेफर थिनिंग, डाइसिंग, पीसने, सफाई और अन्य वेफर उपचार प्रक्रियाओं की सेवा करते हैं, वेफर इंडेंटेशन, चिप्स के इलेक्ट्रोस्टैटिक ब्रेकडाउन और कण संदूषण सहित सामान्य मुद्दों को प्रभावी ढंग से हल करते हैं।

फ्लैट, गैर-प्रवाहकीय वर्कपीस के लिए डिज़ाइन किए गए, इलेक्ट्रोस्टैटिक चक वैक्यूम और प्लाज्मा वातावरण के लिए समर्पित अल्ट्रा-क्लीन वेफर वाहक हैं। वे शुष्क नक़्क़ाशी, पीईसीवीडी, थर्मल सीवीडी, भौतिक वाष्प जमाव (पीवीडी), आयन आरोपण और चरम पराबैंगनी लिथोग्राफी (ईयूवीएल) सहित प्लाज्मा और वैक्यूम सेमीकंडक्टर प्रक्रियाओं में व्यापक रूप से तैनात हैं।
