रैपिड थर्मल एनीलिंग का संक्षिप्त परिचय

रैपिड थर्मल एनीलिंग (संक्षिप्त रूप में आरटीए या आरटीपी) सेमीकंडक्टर निर्माण में एक तीव्र थर्मल प्रोसेसिंग तकनीक है। इसका मुख्य सिद्धांत उच्च तीव्रता वाले उज्ज्वल ताप स्रोत (जैसे हैलोजन लैंप, लेजर, फ्लैश लैंप इत्यादि) का उपयोग करके वेफर सतह को तेजी से गर्म करना है, वेफर को बेहद कम समय (सेकंड या मिलीसेकंड) में लक्ष्य उच्च तापमान तक गर्म करना है, जिसके बाद तेजी से शीतलन प्रक्रिया होती है।

एनीलिंग प्रक्रियाओं के मुख्य प्रकार

उन्नत विनिर्माण नोड्स में लगातार कम एनीलिंग अवधि की मांग से प्रेरित होकर, एनीलिंग प्रौद्योगिकियों का एक पूरा पोर्टफोलियो विकसित किया गया है, जिसमें प्रसंस्करण समय को क्रमिक रूप से सेकंड से मिलीसेकंड और आगे माइक्रोसेकंड तक कम किया गया है।

1. तेजी से थर्मल एनीलिंग सोखें

पारंपरिक आरटीए प्रक्रिया 1 ~ 30 सेकंड के साथ चरम तापमान पर रुकती है।

2. स्पाइक रैपिड थर्मल एनीलिंग

वेफर्स तत्काल शीतलन से पहले नगण्य उप-सेकंड ठहराव के साथ चरम तापमान (~1050 डिग्री सेल्सियस) तक पहुंच जाते हैं; अल्ट्रा-उथले जंक्शन निर्माण के लिए मुख्यधारा की प्रक्रिया।

3. फ्लैश लैंप एनीलिंग

आर्क लैंप से तीव्र मिलीसेकंड-स्केल फ्लैश बल्क सब्सट्रेट को ठंडा रखते हुए केवल वेफर सतह को तुरंत गर्म करता है।

4.लेजर स्पाइक एनीलिंग

स्कैनिंग लेज़र बीम सबसे ऊपरी सिलिकॉन परत तक सीमित माइक्रोसेकंड-से-मिलीसेकंड स्थानीय हीटिंग प्रदान करता है। यह सबसे कम थर्मल बजट, उच्चतम डोपेंट सक्रियण दक्षता और सबसे उथले संभावित जंक्शन प्रदान करता है।

---

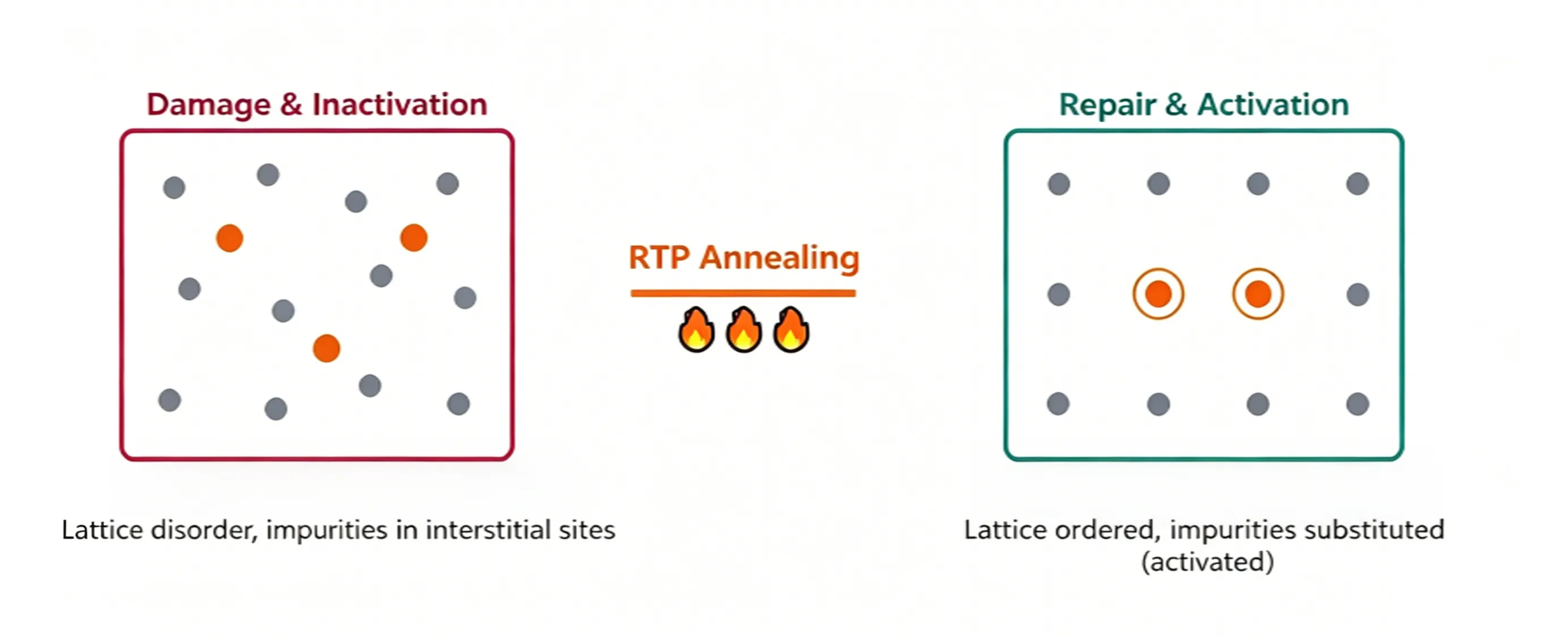

आयन आरोपण के बाद तीव्र तापीय एनीलिंग की आवश्यकता क्यों है?

आयन आरोपण एक आक्रामक बमबारी प्रक्रिया है जो डोपिंग को पूरा करने के लिए सिलिकॉन वेफर्स पर हमला करने के लिए उच्च-ऊर्जा आयनों पर निर्भर करती है, जिससे वेफर को गंभीर नुकसान होगा और इसके परिणामस्वरूप दो महत्वपूर्ण दोष होंगे जिन्हें केवल एनीलिंग प्रक्रिया के माध्यम से हल किया जा सकता है।

1. डोपेंट अनुचित जाली स्थलों पर कब्जा कर लेते हैं

डोपेंट परमाणुओं (बोरॉन, फॉस्फोरस, आर्सेनिक) के लिए मुक्त चार्ज वाहक (छेद या इलेक्ट्रॉन) उत्पन्न करने के लिए, उन्हें देशी सिलिकॉन परमाणुओं की जगह, संस्थागत जाली साइटों पर कब्जा करना होगा। हालाँकि, आरोपण के तुरंत बाद, अधिकांश डोपेंट अंतरालीय स्थिति में फंस जाते हैं। ये अंतरालीय डोपेंट विद्युत रूप से निष्क्रिय हैं और संचालन में किसी भी वाहक का योगदान नहीं कर सकते हैं। एनीलिंग अंतरालीय डोपेंट को संस्थागत साइटों पर स्थानांतरित करने के लिए थर्मल ऊर्जा प्रदान करता है, इस प्रकार वास्तविक "डोपेंट सक्रियण" प्राप्त होता है और उन्हें कार्यात्मक दाताओं या स्वीकर्ता में बदल दिया जाता है। डोपेंट सक्रियण दर सीधे डोप्ड परत के शीट प्रतिरोध को नियंत्रित करती है।

2. जाली संरचना गंभीर रूप से क्षतिग्रस्त है

उच्च-खुराक आयन आरोपण वेफर सतह पर व्यवस्थित क्रिस्टल जाली को बाधित करता है और यहां तक ​​कि अनाकारीकरण का कारण भी बन सकता है: मूल रूप से अच्छी तरह से संरेखित एकल-क्रिस्टल सिलिकॉन एक अव्यवस्थित ग्लास जैसी अनाकार सिलिकॉन परत में बदल जाता है। एनीलिंग इस अनाकार सिलिकॉन परत को टेम्पलेट के रूप में बरकरार अंतर्निहित सिलिकॉन का उपयोग करके वापस एक क्रिस्टल में विकसित करने की अनुमति देता है। इस प्रक्रिया को सॉलिड-फ़ेज़ एपिटैक्सियल रीक्रिस्टलाइज़ेशन (SPER) कहा जाता है।

एनीलिंग प्रक्रिया "तेज़" क्यों होनी चाहिए?

यदि उच्च तापमान उपचार अनिवार्य है, तो तीव्र थर्मल एनीलिंग प्रसंस्करण के बजाय लंबे समय तक हीटिंग के लिए पारंपरिक भट्टियों का उपयोग क्यों नहीं किया जाता? इसका कारण यह है कि उच्च तापमान न केवल अशुद्धियों को सक्रिय करता है बल्कि उन्हें अंदर की ओर फैलाने का कारण बनता है, जिससे जंक्शन गहरा हो जाता है। उन्नत अर्धचालक उपकरणों को अल्ट्रा-उथले जंक्शन (यूएसजे) की आवश्यकता होती है, जंक्शन जितना उथला होगा, उतना बेहतर होगा।

डोपेंट प्रसार दूरी थर्मल बजट द्वारा निर्धारित की जाती है, जिसे सूत्र द्वारा परिभाषित किया गया है:

प्रसार लंबाई ≈ √(D · t), D ∝ exp(−Eₐ/kT)

डी = डोपेंट प्रसार गुणांक (तापमान के साथ तेजी से बढ़ता है)

t = उच्च तापमान पर रहने का समय

उच्च तापमान और लंबे समय तक थर्मल रहने का समय दोनों गहरे जंक्शनों की ओर ले जाते हैं, जिससे एक मौलिक समझौता होता है: पूर्ण डोपेंट सक्रियण के लिए पर्याप्त उच्च तापमान आवश्यक है, फिर भी जंक्शन की गहराई को दबाने के लिए न्यूनतम हीटिंग अवधि की आवश्यकता होती है।

एकमात्र व्यवहार्य समाधान तेजी से चरम तापमान तक पहुंचना और उसके बाद तत्काल ठंडा करना है, जिससे उच्च तापमान के जोखिम को अल्ट्रा-शॉर्ट विंडो तक सीमित किया जा सके। यह पारंपरिक भट्ठी हीटिंग उपचार पर तेजी से थर्मल एनीलिंग का मुख्य लाभ है: दूसरे या यहां तक ​​कि मिलीसेकंड-स्केल तापमान चक्रण समग्र थर्मल बजट को कम करता है।

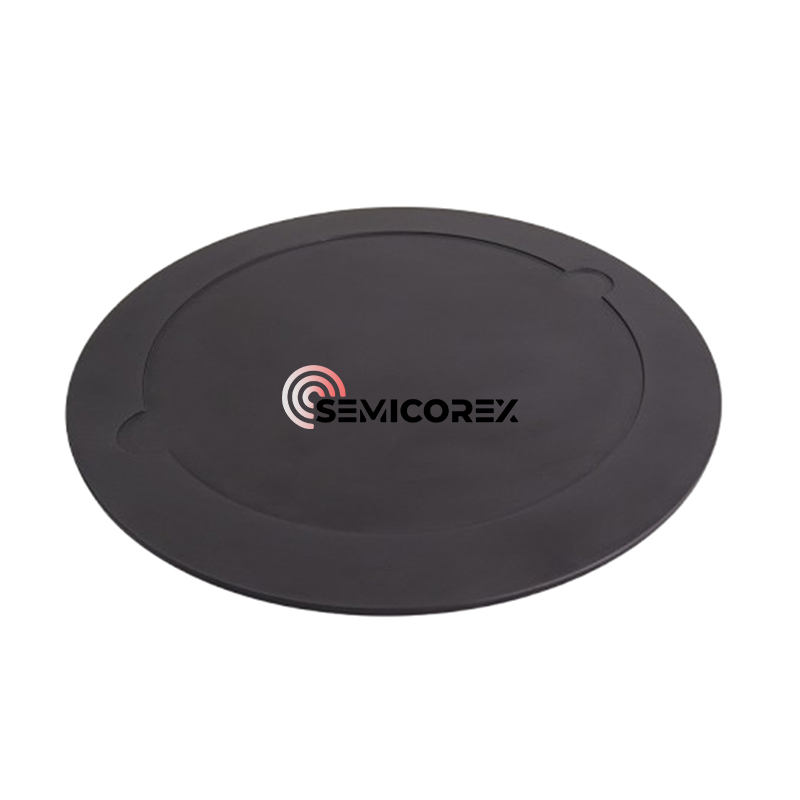

सेमीकोरेक्स उच्च गुणवत्ता प्रदान करता हैआरटीपी/आरटीए वेफर वाहकग्राहकों की जरूरतों के आधार पर। यदि आपके पास कोई पूछताछ है या अतिरिक्त विवरण की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
