कण दोष क्या है?

कण दोष अर्धचालक वेफर्स के अंदर या उस पर छोटे कणों के समावेशन को संदर्भित करते हैं। वे अर्धचालक उपकरणों की संरचनात्मक अखंडता को नुकसान पहुंचा सकते हैं और शॉर्ट सर्किट और ओपन सर्किट जैसे विद्युत दोषों का कारण बन सकते हैं। चूंकि कण दोषों के कारण होने वाली ये समस्याएं अर्धचालक उपकरणों की दीर्घकालिक विश्वसनीयता को गंभीर रूप से प्रभावित कर सकती हैं, इसलिए अर्धचालक निर्माण में कण दोषों को सख्ती से नियंत्रित किया जाना चाहिए।

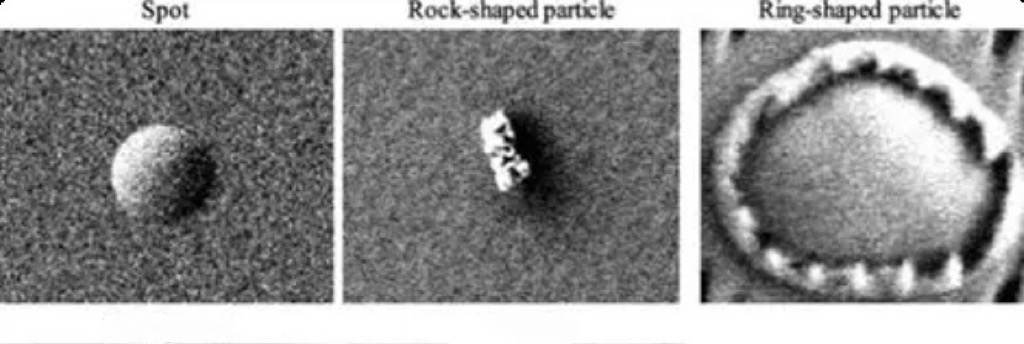

उनकी स्थिति और विशेषताओं के अनुसार, कण दोषों को दो प्रमुख श्रेणियों में विभाजित किया जा सकता है: सतह के कण और फिल्म के अंदर के कण। सतह के कण उन कणों को संदर्भित करते हैं जो सतह पर गिरते हैंवफ़रप्रक्रिया वातावरण में सतह, आमतौर पर तेज कोनों वाले समूहों के रूप में प्रस्तुत होती है। इन-फिल्म कण उन कणों को संदर्भित करते हैं जो फिल्म निर्माण प्रक्रिया के दौरान वेफर में गिरते हैं और बाद की फिल्मों द्वारा कवर किए जाते हैं, जिसमें फिल्म परत के भीतर अंतर्निहित दोष होते हैं।

कण दोष कैसे उत्पन्न होते हैं?

कण दोषों की उत्पत्ति कई कारकों के कारण होती है। वेफर निर्माण प्रक्रिया के दौरान, तापमान परिवर्तन और वेफर्स की हैंडलिंग, प्रसंस्करण और गर्मी उपचार के परिणामस्वरूप होने वाले यांत्रिक तनाव के कारण होने वाले थर्मल तनाव से सतह में दरारें पड़ सकती हैं या सामग्री गिर सकती है।वेफर्स, जो कण दोष का एक मुख्य कारण है। प्रतिक्रिया अभिकर्मकों और प्रतिक्रिया गैसों के कारण होने वाला रासायनिक क्षरण कण दोष का एक अन्य मुख्य कारण है। संक्षारण प्रक्रिया के दौरान, अवांछित उत्पाद या अशुद्धियाँ उत्पन्न होती हैं और कण दोष बनाने के लिए वेफर सतह पर चिपक जाती हैं। ऊपर वर्णित दो मुख्य कारकों के अलावा, कच्चे माल में अशुद्धियाँ, उपकरणों का आंतरिक संदूषण, पर्यावरणीय धूल और परिचालन त्रुटियाँ भी कण दोष के सामान्य कारण हैं।

कण दोषों का पता कैसे लगाएं और उन्हें नियंत्रित कैसे करें？

कण दोषों का पता लगाना मुख्य रूप से उच्च परिशुद्धता माइक्रोस्कोपी तकनीक पर निर्भर करता है। स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोपी (एसईएम) अपनी उच्च रिज़ॉल्यूशन और इमेजिंग क्षमताओं के कारण दोष का पता लगाने के लिए एक मुख्य उपकरण बन गया है, जो छोटे कणों की आकृति विज्ञान, आकार और वितरण को प्रकट करने में सक्षम है। परमाणु बल माइक्रोस्कोपी (एएफएम) अंतरपरमाणु बलों का पता लगाकर त्रि-आयामी सतह स्थलाकृति का मानचित्रण करता है और नैनोस्केल दोष का पता लगाने में अत्यधिक उच्च परिशुद्धता रखता है। ऑप्टिकल माइक्रोस्कोप का उपयोग बड़े दोषों की त्वरित जांच के लिए किया जाता है।

कण दोषों को नियंत्रित करने के लिए कई उपाय करने की आवश्यकता है।

1. नक़्क़ाशी दर, जमाव मोटाई, तापमान और दबाव जैसे मापदंडों को सटीक रूप से नियंत्रित करें।

2. सेमीकंडक्टर वेफर निर्माण के लिए उच्च शुद्धता वाले कच्चे माल का उपयोग करें।

3. उच्च परिशुद्धता और उच्च स्थिरता वाले उपकरण अपनाएं और नियमित रखरखाव और सफाई करें।

4.विशेष प्रशिक्षण के माध्यम से ऑपरेटर कौशल को बढ़ाएं, परिचालन प्रथाओं को मानकीकृत करें, और प्रक्रिया निगरानी और प्रबंधन को मजबूत करें।

कण दोषों के कारणों का व्यापक विश्लेषण करना, संदूषण बिंदुओं की पहचान करना और कण दोषों की घटनाओं को प्रभावी ढंग से कम करने के लिए लक्षित समाधान लेना आवश्यक है।
