वेफर्स पर नॉच क्या है?

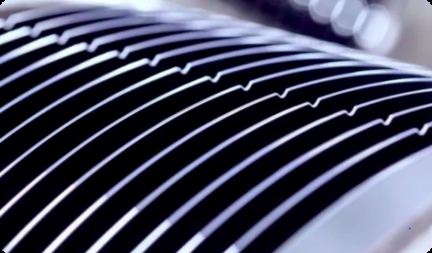

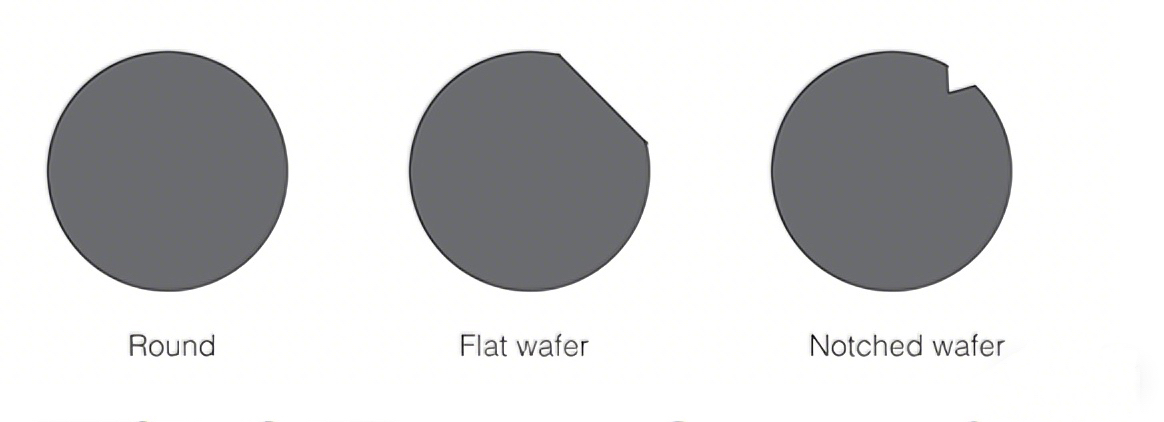

वेफर नॉच एक के किनारे पर एक वी-आकार या यू-आकार का खांचा हैअर्धचालक वेफर. विनिर्माण प्रक्रिया के दौरान होने वाली खराबी से दूर, यह महत्वपूर्ण संरचनात्मक मार्कर है जिसे जानबूझकर डिजाइन किया गया था, जिसका मुख्य कार्य वेफर की सटीक स्थिति और अभिविन्यास पहचान को सक्षम करने में निहित है। वेफ़र फ़्लैट का उपयोग वेफ़र प्रौद्योगिकी विकास के शुरुआती चरणों में ओरिएंटेशन मार्किंग के रूप में किया गया था। हालाँकि, जैसे-जैसे वेफर का आकार धीरे-धीरे बढ़ता गया, फ्लैट-एज डिज़ाइन ने अधिक प्रभावी क्षेत्र पर कब्जा कर लिया, इस प्रकार धीरे-धीरे अधिक कॉम्पैक्ट नॉच द्वारा प्रतिस्थापित किया गया।

वेफर नॉच का क्या कार्य है?

चिप निर्माण एक नैनोमीटर-स्केल प्रक्रिया है, जिसमें किसी भी दिशात्मक विचलन से सर्किट विफलता हो सकती है। एक ओरिएंटेशन मार्किंग के रूप में काम करते हुए, वेफर नॉच लिथोग्राफी और नक़्क़ाशी मशीनों को वेफर के क्रिस्टल ओरिएंटेशन की तुरंत पहचान करने में सक्षम बनाता है, जिससे प्रत्येक प्रक्रिया चरण का सटीक संरेखण सुनिश्चित होता है। प्रत्येक चिप प्राइम मेरिडियन के समान, एक पायदान के अनुसार वेफर पर स्थित होती है। यह सरल डिज़ाइन सर्किट पैटर्न को लिथोग्राफ करने और संदर्भ डेटाम के रूप में पायदान के साथ बिछाने की अनुमति देता है। इसके अलावा, रोबोटिक हथियार वेफर के आगे/पीछे के हिस्से और अत्यधिक स्वचालित उत्पादन लाइन में ओरिएंटेशन को अलग करने के लिए वेफर नॉच पर भरोसा करते हैं, जो गलत संचालन के कारण होने वाली वेफर क्षति या प्रक्रिया त्रुटियों को महत्वपूर्ण रूप से रोकता है। यदि नॉच दूषित या क्षतिग्रस्त हो जाए, तो पूरे वेफर को गैर-अनुरूपता के रूप में खारिज कर दिया जा सकता है।

वेफर नॉच चिप विनिर्माण उपज को बेहतर बनाने में भी महत्वपूर्ण भूमिका निभाता है। चूंकि निर्माण के दौरान वेफर किनारों में स्लिप लाइन और दरारें जैसे दोष होने का खतरा होता है, पायदान के माध्यम से सटीक स्थिति उपकरण को इन दोषपूर्ण क्षेत्रों से सटीक रूप से बचने की अनुमति देती है, जिससे अपशिष्ट कम हो जाता है। आधुनिक उत्पादन लाइनें किनारे-खोज संचालन के लिए एयर सस्पेंशन रोटेशन जैसी तकनीकों को भी अपनाती हैं। गैर-संपर्क पहचान के लिए एक मार्कर के रूप में काम करते हुए, वेफर नॉच न केवल यांत्रिक संपर्क के कारण होने वाले संदूषण से बचाता है बल्कि पहचान दक्षता और सटीकता में भी सुधार करता है।

सेमीकोरेक्स प्रदान करता हैउच्च गुणवत्ता वाले वेफर्स. यदि आपके पास कोई पूछताछ है या अतिरिक्त विवरण की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
